AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸： ANSI B16.1

用途

AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：125、150

测试

  • 衬里层：电火花检测
  • 实验与检验按APL598标准
  • 公称压力：PN阀体：Lb×1.5 密封：Lb×1.1

材料

  • 阀体：铸铁、球墨铸铁、碳钢、不锈钢 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
  • 衬里：无衬里、氟塑料 隔膜：氟塑料
  • 阀瓣：铸铁 阀杆：碳钢、不锈钢 手轮：铸铁

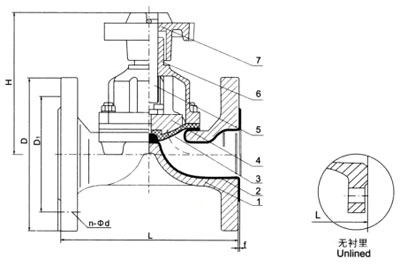

部件列表：

1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀



公称通径 公称压力 L D D1 n-Фd f
DN NPS Class mm mm/in mm/in in mm
15 1/2 150 108/125 89/31/2 60.5/23/8 4-5/8 2
20 3/4 117/135 98/37/8 70/23/4 4-5/8 2
25 1 127/145 108/41/4 79.5/31/8 4-5/8 2
32 11/4 146/160 117/45/8 89/31/2 4-5/8 2
40 11/2 159/180 127/5 98.5/31/2 4-5/8 2
50 2 190/210 152/6 120.5/43/4 4-3/4 2
65 21/2 125 216/260 178/7 139.5/51/2 4-3/4 2
80 3 254/300 190/71/2 152.5/6 4-3/4 2
100 4 305/350 229/9 190.5/71/2 8-3/4 2
125 5 356/400 254/10 219/81/2 8-7/8 2
150 6 406/460 279/11 241.5/91/2 8-7/8 2
200 8 521/570 343/121/2 298.5/113/4 8-7/8 2
250 10 635/680 406/16 362/141/4 12-1 2
300 12 749/790 483/19 432/17 12-1 2
350 14 787/900 55/21 12 12-11/8 2
400 16 914/1000 597/231/2 540/211/4 16-11/8 2

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的AG41F(无衬里)、AG41Fs(衬氟塑料)堰式隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
