概述

H41X节能消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。类此消声止回阀它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

主要技术参数

公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598

H41X节能消声止回阀

主要性能规范

型号	公称压力	壳体试验压力	密封试验压力	适用介质	工作温度
H41X一10	1.0MPa	1.5 MPa	1.1 MPa	水及弱腐蚀性流体	0～80℃
H41X一16	1.6 MPa	2.4 MPa	1.76 MPa	水及弱腐蚀性流体	0～80℃

主要零件材料

型号	阀体	密封口	弹簧
H41X-10	铸铁或不锈钢	丁腈橡胶(NBR)	不锈钢丝ICrl8Ni9Ti
H41X-16	铸钢或不锈钢	丁腈橡胶(NBR)	不锈钢丝IC rl8Ni9Ti

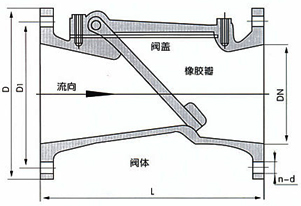

外形、连接、结构尺寸

公称压力	公称通径	尺寸(mm)
公称压力	公称通径	L	D	K	b	Z一Φd
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	80	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36

消声止回阀基本概述

消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。
