HQ44微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。HQ44微阻球形止回阀可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
| 型号 | 公称压力 （MPa） |
壳体试验 压力（MPa） |
密封试验 压力（MPd) |
阀体材料 | 球体材料 |
|---|---|---|---|---|---|
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |

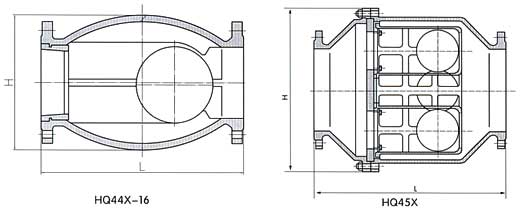

| HQ44X-10 16外尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准 | ||||||||||
| HQ45X-10 16外尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 连接尺寸 | 法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准 | |||||||||||
HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀都是采用橡胶包皮球为阀瓣，他们的原理是在介质的作用下，可在阀体内的滑道上前后滚动，从而起到打开或关闭阀门。HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀主要特点是流量大，流阻压力损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。为了防止介质逆流，在设备、装置和管道上都应安装止回阀
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的HQ44微阻球形止回阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
