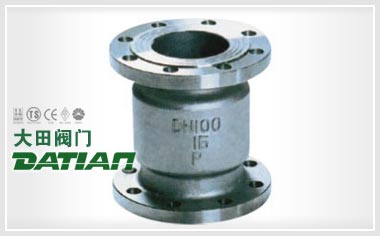

H42立式止回阀

概述

H42立式止回阀严格按 API6D、GB/T12235 标准设计制造,本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。H42N立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。立式止回阀广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

应用规范

  1. 设计制造按12236—89
  2. 结构长度按SDV公司规定
  3. 法兰型式及尺寸JB／T79 94
  4. 阀门检查和试验按API STD 598

结构示意图

H42立式止回阀结构示意图

主体材质

CF8、cF3、CFSM、CF3M WC6

1.6MPa主要连接尺寸及重量

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 105 105 105 150 160 170 180 200 210 275 300 380
D mm 95 105 115 135 145 160 180 195 215 245 280 335
重量 kg - - - - - 7.9 11 12 19.5 36 47 65

2.5MPa主要连接尺寸及重量

尺寸 DN 20 25 32 40 50 65 80 100 125 150 200
L mm 105 105 150 160 170 180 200 210 275 300 380
D mm 105 115 135 145 160 180 195 230 275 300 360
重量 kg - - - - 7.9 11 12 20 38 48 70

4.0MPa主要连接尺寸及重量

尺寸 DN 50 65 80 100 125 150 200
L mm 170 180 200 210 275 300 380
D mm 160 180 195 230 270 300 375
重量 kg 7.9 11 12 20 38 48 72



立式止回阀相关产品

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的H42立式止回阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
