HH49型微阻缓闭蝶式止回阀

概述

HH49型微阻缓闭蝶式止回阀适用于公称压力1 MPa，介质温度≤80％的清水、污水、海水等介质管道上，以及给、排水加压泵组上。通过本蝶式止回阀独特的微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。

特点

  1. 由于本止回阀设有微阻缓闭装置，能有效地防止水击现象的发生，保证管道正常运行。
  2. 本止回阀设计结构独特新颖，体积小、重量轻。
  3. 密封面为橡胶对金属的软密封，密封性能可靠。耐磨损，使用寿命长。

结构示意图

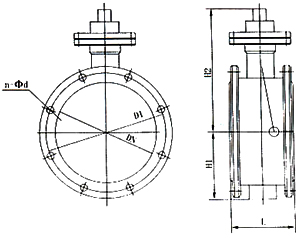

HH49型微阻缓闭蝶式止回阀结构示意图

主要零件材料

阀体 球墨铸铁
灰铸铁
蝶板 铸钢
不锈钢
阀杆 不锈钢
盛扭面 丁睛橡胶

主要外形尺寸与法兰连接尺寸

公称通径
(DN)		 产要尺寸 法兰尺寸和螺栓规格
1.0MPa
L H1 H2 D1 n-Φd
100 190 110 210 180 8-18
125 200 123 220 210 8-18
150 210 140 250 240 8-23
200 230 168 280 295 12-23
250 250 195 310 350 12-23
300 270 220 350 400 16-23
350 290 250 410 460 16-25
400 310 283 490 515 20-25
450 330 308 520 565 20-25
500 350 335 585 620 20-30
600 390 390 640 725 24-30
700 430 448 700 840 24-34
800 470 505 750 950 28-34
900 510 555 810 1050 28-34
1000 550 610 860 1160 28-34
1200 630 725 980 1380 32-41

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的HH49型微阻缓闭蝶式止回阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
