H44美标旋启式止回阀

概述

H44美标旋启式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
H44美标旋启式止回阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。

结构特点

  1. 产品设计制造按GB12236设计标准，结构合理,密封可靠，外形美观。
  2. 阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
  3. 可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
  4. 阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
  5. 阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
  6. 销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。

引用标准

设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598

执行标准

类型 设计与制造 结构长度 法兰尺寸 压力～温度 试验～检验
旋启式止回阀 ANSI B16.34 ANSI B16.10 ANSI B16.15 ANSI B16.34 API 598
升降式止回阀 BS 1868

性能规范

公称压力(Lb) 150 300 600 900
强度试验 MPa 3.1 7.8 15.3 23.1
Lbf/in2 450 1125 2225 3350
水密封试验 MPa 2.2 5.6 11.2 16.8
Lbf/in2 315 815 1630 2440
气密封试验 MPa 0.5～0.7
Lbf/in2 60～100

主要零件材料及性能

体、盖、瓣、摇杆、导向套 销轴 垫片 密封面 工作温度 适用介质
WCB 2Cr13 增强柔性石墨
1Cr13/柔性石墨
不锈钢/耐酸石棉 PTFE 齿型垫片		 13Cr STL 本体材料
PTFE 尼龙		 ≤425 水、蒸汽、油品
WC1 ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤550
CF8 304 ≤200 (非腐蚀性介质 ≤600) 硝酸类、醋酸类、 强氧化介质、 尿素
CF3 316
CF8M 304L
CF3M 316L

API美标止回阀

API美标止回阀

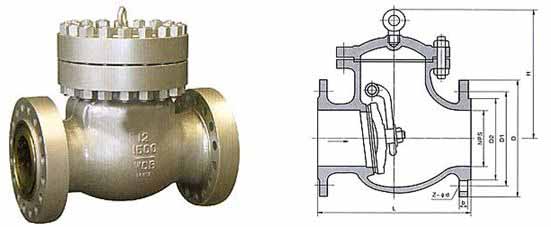

主要外形和连接尺寸

Class NPS DN L D D1 D2 b Z-Φd H WT (㎏)
in mm
150Lb 2″ 50 203 157 120.7 92 19.50 4-Φ19 161 17
21/2″ 65 216 178 139.7 105 22.5 4-Φ19 180 23
3″ 80 241 190.5 152.4 127 24 4-Φ19 190 33
4″ 100 292 229 190.50 157.2 24 8-Φ19 220 44
6″ 150 356 279 241.5 216 25.5 8-Φ22.5 257 78
8″ 200 495 343 298.5 270 29 8-Φ22.5 292 137
10″ 250 622 406 362 324 30.5 12-Φ25 350 207
12″ 300 698 483 432 381 32 12-Φ25 398 279
14″ 350 787 533 476.8 413 35 12-Φ29 445 387
16″ 400 864 597 539.8 470 37 16-Φ29 490 446
18″ 450 978 635 577.8 533 40 16-Φ32 520 621
20″ 500 978 698 635 584 43 20-Φ32 546 770
24″ 600 1295 813 749.3 692 48 20-Φ35 880 970
300Lb 2″ 50 267 165 127 92 22.5 8-Φ19 179.5 20
21/2″ 65 292 190 150 105 25 8-Φ22 190 24
3″ 80 318 210 168 127 29.0 8-Φ22.5 212.4 40
4″ 100 356 254 200 157 32.0 8-Φ22.5 246 51
6″ 150 445 317.5 269.7 216 37.0 12-Φ22.5 292 90
8″ 200 533 381 330 270 41.5 12-Φ25.5 328 175
10″ 250 622 444.5 387 324 48.0 16-Φ28.5 378.6 210
12″ 300 711 521 451 381 51.0 16-Φ32 420 286
14″ 350 838 584 514 54 57 20-Φ32 470 400
16″ 400 864 648 572 57 57 20-Φ35 530 550
18″ 450 978 711 629 60 60 24-Φ35 584 700
20″ 500 1016 775 686 64 64 24-Φ35 610 860
24″ 600 1346 914 813 70 70 24-Φ41 860 1931
600Lb 2″ 50 292 165 127 92 25 8-Φ19 203 34
21/2″ 65 330 190 150 105 29 8-Φ22 229 45
3″ 80 356 210 168 127 32 8-Φ22 235 63
4″ 100 432 273 216 157 38 8-Φ25 286 114
6″ 150 559 356 292 216 48 8-Φ29 330 207
8″ 200 660 419 349 270 56 12-Φ29 381 387
10″ 250 787 508 432 324 64 12-Φ32 457 580
12″ 300 838 559 489 381 67 16-Φ35 584 778
14″ 350 889 603 527 413 70 20-Φ38 635 9896
16″ 400 991 686 603 470 76 20-Φ41 684 1380

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的H44美标旋启式止回阀 性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
