H724X-浮球阀

产品介绍

H724X-浮球阀适用于工矿企业、民用建筑自动供水系统。

工作原理

运用杠杆原理，当使用介质通过阀体流入水池或水箱时，将浮球浮起，浮球带动阀杆升起。
当阀杆接近水平位置时，阀门即关闭；当水位下降，球与阀杆下垂时，阀门即自动开启供水。

技术参数

使用介质：洁净水
公称压力：≤0 4MPa
介质温度：≤60℃

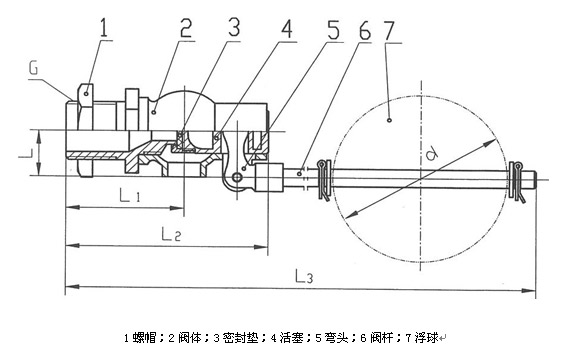

结构示意图

H724X-浮球阀

规格及外形尺寸

型号 公称通径 (DN) 配给管
螺纹尺寸(in)		 L(mm) L1(mm) L2(mm) L3(mm) d(mm) 重量(kg)
H724X-4T
(全铜)		 15 1/2 20 56 86 286 100 0.5
20 1/2 20 56 86 286 125 0.6
25 l 26 64 109 479 180 1.5
32 1 1/4 32 71 126 530 218 2.3
40 1 1/2 40 70 135 659 250 3.4
50 2 48 76 147 866 300 4.8
65 2 1/2 55 86 169 857 380 7.3
80 3 60 96 186 101l 450 13
100 4 84 118 250 1280 550 27
H724X 4
铁壳铜芯		 40 1 1/2 40 91 159 683 250 3.4
50 2 48 103 177 897 300 4.8
65 2 1/2 55 115 199 887 380 7.3
80 3 60 138 240 1059 450 13
100 4 84 170 3ll 1341 550 27

事项

  1. 浮球阀是种简易的液面控制阀，因此本阀不附带保护装置，用户应根据不同情况自设 保护装置。如屋顶水箱应设置溢流管。如用于地下水池应设置溢流管，溢流水泵和报警装置。
  2. 应时常观察浮球阀的工况是否正常，如发现密封垫损坏应及时更换，以免浮球阀漏水造 成液面过高，浮力过大，使阀杆弯曲变形不能正常工作。
  3. 重要场合，且口径大于DN50，请使用遥控浮球阀。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的H724X-浮球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
