概述

H44X(SFCV)型橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底．外层披翟橡胶制成阀瓣开关寿命可达l00万次。该阀采用全流面积式设计，具有水头损先小，不易堆积杂物维修简便等特性。 该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。橡胶瓣止回阀的阀瓣采用全衬丁腈橡胶与阀体斜面金属组合密封，阀瓣关闭行程短，密封性能好，可显著减少水锤冲击压力。

主要零件材料

主要规格

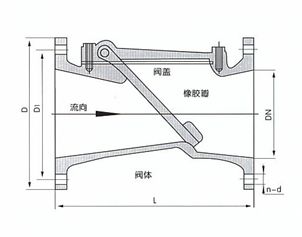

主要外形尺寸(法兰连接尺寸按GB4216的规定)

型号	DN	L	D	D1	dn	n
H44X-1016	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	240	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20

特点

橡胶瓣止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门零部件，设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害?；箍砂沧霸谛钏亟鏊艿呐酝ü苌?，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

安装注意事项

1. 在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2. 安装时注意介质流动的方向应与阀体所标箭头方向一致。
3. 升降式垂直瓣止回阀应安装在垂直管道上。
4. 升降式水平瓣止回阀应安装在水平管道上。
