EG41W(无衬里)、EG41J(衬胶) 堰式隔膜阀

用途

EG41W(无衬里)、EG41J(衬胶)堰式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

  • 适用温度：≤85℃、≤100℃、≤120℃、≤150℃
  • 压力等级：PN(MPa)　0.6 1.0 1.6
  • 设计与制造：BS5156
  • 结构长度：5156
  • 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

材料

  • 阀体：铸铁、球墨铸铁、碳钢、不锈钢
  • 阀盖：铸铁、球墨铸铁、碳钢、不锈钢
  • 衬里：无衬里、橡胶
  • 隔膜：橡胶
  • 阀瓣：铸铁
  • 阀杆：碳钢、不锈钢
  • 手轮：铸铁

测试

  • 衬里层：电火花检测
  • 试验与检验按BS6755标准
  • 公称压力：PN(MPa)
  • 阀体：PN×1.5 密封：PN×1.1

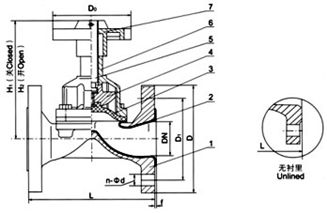

主要零部件及外形尺寸图

EG41W（无衬里）、EG41J(衬胶) 堰式隔膜阀
1.阀体　2.阀体衬里　3.隔膜　4.阀瓣　5.阀杆　6.阀盖　7.手轮

结构特点

隔膜阀是一种特殊形式的截断阀：

  1. 弹性密封的开闭件，确保没有内漏；
  2. 流线型的流道，使得压力损失小；
  3. 没有填料函，因此没有外漏；
  4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
  5. 隔膜可更换，维护费用低；
  6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

主要连接尺寸

公称通径
DN		 公称压力
MPa		 工作压力
MPa		 L
mm		 D
mm		 D1
mm		 n-Фd
mm		 f
mm		 H1
mm		 H2
mm		 D0
mm		 质量
Kg/kilos
15 1.6 1.6 108 95 65 4-14 2 90 99 66 2
20 117 105 75 4-14 2 93 103 66 3
25 127 115 85 4-14 2 100 112 66 4
32 146 140 100 4-18 2 127 144 96 6.5
40 159 150 110 4-18 2 136 56 96 7.5
50 190 165 125 4-18 2 151 177 96 10
65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
80 254 200 160 8-18 2 190 230 230 23.5
100 305 220 180 8-18 2 242 285 280 34
125 356 250 210 8-18 3 285 648 280 44
150 406 285 240 8-22 3 353 431 368 67.5
200 0.6 521 340 295 8-22 3 445 537 483 141.5
250 635 395 350 12-22 5 598 734 500 229
300 0.4 749 445 400 12-22 5 698 778 560 321
350 787 505 460 16-22 5 723 883 560 360
400 0.25 914 565 515 16-26 5 868 1078 640 584

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的EG41W(无衬里)、EG41J(衬胶) 堰式隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
