D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀

概述

气动对夹衬胶蝶阀是用圆盘式启闭件往复回转90度左右来开启、关闭和调节流体通道的一种 阀门。气动衬胶蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量凋节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。

设计与制造：GB12238
结构长度：GB12221（20系列）
法兰连接尺寸：GB4216
D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀

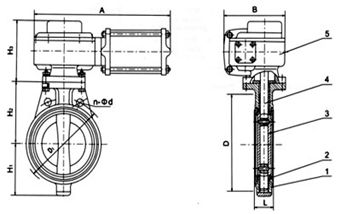

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

用途

密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸汽、一般酸碱类
FKM ≤150℃ 水、蒸汽、强酸碱类

材料

阀体 铸铁、球墨铸铁、碳钢、不锈钢
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置 组合件

压力等级：PN（MPa）　1.0　1.6

测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

主要尺寸参数

公称通径DN 公称压力MPa 工作压力MPs L
mm		 D
mm		 D1
mm		 n-Φd
mm		 H1
mm		 H2
mm		 气动装置 气源接头 质量
型号 A
mm		 B
mm		 H3
mm
40 1.0 1.0 33 150 110 4-18
0 43 165 125 4-18 64 120 6D3A 210 70 120 M10×1 5.5
65 46 185 145 4-18 80 120 6D3A 210 70 120 M10×1 8
80 46 200 160 8-18 112 130 6D8 240 183 183 M10×1 11
100 52 220 180 8-18 90 145 6D8 240 183 183 M10×1 12
125 56 250 210 8-18 112 160 6D20 480 203 200 M10×1 37.5
150 56 285 240 8-22 132 175 6D20 480 203 200 M10×1 39.5
200 60 340 295 8-22 160 210 6D40 480 215 200 M10×1 49
250 68 395 350 12-22 206 235 6D60 480 228 200 M10×1 68
300 78 445 400 12-22 232 273 6D90 578 305 265 M10×1 99
350 78 505 460 16-22 263 310 6D130 612 318 268 M10×1 119
400 102 565 515 20-26 295 340 6D160 685 370 310 M12×1.5 182
450 114 615 565 20-26 327 370 6D300 1070 399 296 M12×1.5 258
500 127 670 620 20-26 358 399 6D300 1070 399 296 M12×1.5 297
550 140 730 675 20-30 384 430 6D500 1070 409 296 M12×1.5 325
600 154 780 725 20-30 474 460 6D500 1070 409 296 M12×1.5 399
700 165 895 840 24-30
800 190 1015 950 24-33
900 203 1115 1050 28-33
1000 216 1230 1160 28-36

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
