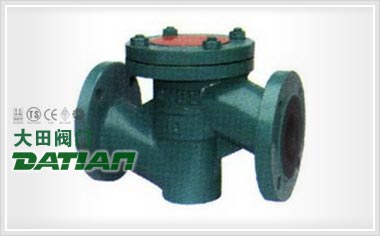

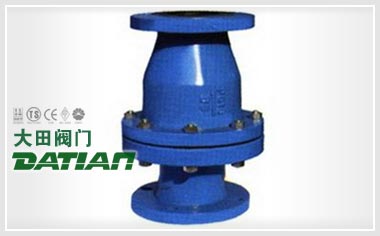

H41J升降式衬胶止回阀

用途

H41J升降式衬胶止回阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，H41J升降式衬胶止回阀适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。防止各类管路或设备上的介质逆流的单向启闭

  • 适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
  • 压力等级：PN0.6、1.0、1.6

概述

设计与制造：GB12235 结构长度：GB12221 法兰连接：GB4216

测试

衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、球墨铸铁、碳钢
阀盖：铸铁、球墨铸铁、碳钢
衬里：橡胶 阀瓣：碳钢完全包覆橡胶

部件列表

1、阀体2、阀盖3、阀体衬里4、阀瓣
H41J升降式衬胶止回阀结构图

主要外形尺寸

公称通径 公称压力 工作压力 L D D1 n-Фd
15 1.6 1.0 1.6 1.0 130 95 65 4-13.5
20 150 105 75 4-13.5
25 160 115 85 4-13.5
32 180 140 100 4-17.5
40 200 150 110 4-17.5
50 230 165 125 4-17.5
65 290 185 145 4-17.5
80 310 200 160 6/2-17.5
100 350 220 180 6/2-17.5
125 400 250 210 6/2-17.5
150 480 285 240 6/2-22
200 600 340 295 6/2-22
250 730 395 350 10/2-22 10/2-22
300 850 445 400



衬胶止回阀相关产品

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的H41J升降式衬胶止回阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
