D71X(半衬)、D71J、D71H/Fs(全衬)衬夹衬胶蝶阀

概述

衬夹衬胶蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着阀杆轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门处于全开状态。 本类阀门在管道中一般应当水平安装。

设计与制造：GB12238
结构长度：GB12221（20系列）
法兰连接尺寸：GB4216

用途

密封圈材料代号 适用
温度 		适用
介质 		部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．阀杆　6．阀盖　7、手轮

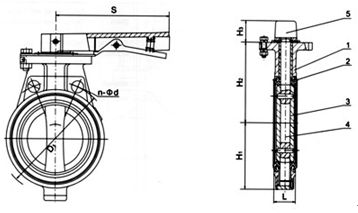

D71X(半衬)、D71J、D71H/Fs(全衬)衬夹衬胶蝶阀外形尺寸图
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
EPDM ≤120℃ 水、蒸汽、一般酸碱类
FKM ≤150℃ 水、蒸汽、强酸碱类

材料

阀体 铸铁、球墨铸铁、碳钢、不锈钢
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手柄 铝合金、碳钢

压力等级：PN（MPa）　1.0　1.6

测试

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

主要尺寸参数

公称通径
DN 		公称压力
MPa 		工作压力
MPa 		L
mm 		D
mm 		D1
mm 		n-Φd
mm 		H1
mm 		H2
mm 		S
mm 		H3
mm 		质量
Kg/kilos
40 1.6
1.0 		1.6
1.0 		33 150 110 4-18 55 100 235 27 2
50 43 165 125 4-18 64 120 235 27 2.5
65 46 185 145 4-18 80 120 235 27 4.5
80 46 200 160 8-18 112 130 265 27 5.5
100 52 220 180 8-18 90 145 265 27 6.5
125 56 250 210 8-18 112 160 365 32 11.5
150 56 285 240 8-22 135 175 365 32 13.5

工作原理试

D71JH对夹半衬蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域。

产品特点

  1. 流量特性趋直线，调节性能好。
  2. 驱动方式可选择手动、电动或气动。
  3. 密封件可更换，且密封可靠达到双向密封。
  4. 小巧轻便，容易拆装及维修，并可在任意位置安装。
  5. 结构简单、紧凑，操作扭矩小，90°回转开启迅速。
  6. 蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
  7. 蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
  8. 蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D71X(半衬)、D71J、D71H/Fs(全衬)衬夹衬胶蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
