D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀

概述

法兰衬胶蝶阀采用整体包胶形式（阀体、阀瓣包胶即介质过流部分均无跟阀体直接接触），以适应不同介质的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。法兰衬胶蝶阀广泛安装于石油、化工、冶金、电站、城市给排水、环保、医药、食品、造纸等工业系统中、以确保不同使用条件下的密封性、耐蚀性。

  • 设计与制造：GB12238
  • 结构长度：GB12221（13系列）
  • 法兰连接尺寸：GB4216

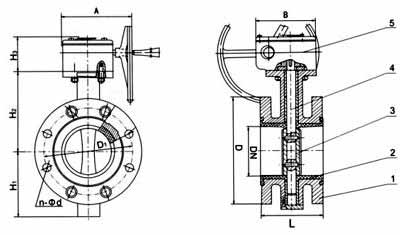

结构示意图

法兰衬胶蝶阀结构示意图
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

用途

密封圈材料代号 适用温度 适用介质
NR ≤85℃ 水、空气、酸碱类
CR ≤85℃ 水、煤气、酸碱类
NBR ≤100℃ 水、油品
CPDM ≤120℃ 水、蒸汽、一般酸碱类
FKM ≤150℃ 水、蒸汽、强酸碱类

材料

阀体 铸铁、球墨铸铁、碳钢、不锈钢
蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆 碳钢镀镍磷、不锈钢
阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置 组合件

压力等级：PN（MPa）　1.0　1.6

测试

  • 衬里层：电火花检测
  • 试验与检验按GB/T13927标准
  • 公称压力：PN（MPa）
  • 阀体：PN×1.5
  • 密封：PN×1.1
  • 任选附件：蜗轮装置、气动装置、电动装置

主要尺寸参数

公称通径DN L
mm		 D
mm		 D1
mm		 n-d（mm） H1
mm		 H2
mm		 质量
PN1.6 PN1.6
50 108 165 125 4-18 4-18 91 120 8
65 112 185 145 4-18 4-18 104 140 11.5
80 114 200 160 8-18 8-18 107 150 12.5
100 127 220 180 8-18 8-18 135 165 23
125 140 250 210 8-18 8-18 129 190 40.5
150 140 285 240 8-22 8-22 131 205 46.5
200 152 340 295 8-22 12-22 177 2550 61
250 165 395 350 12-22 12-26 206 270 73.5
300 178 445 400 12-22 12-26 220 320 103
350 190 505 460 16-22 16-26 264 358 120
400 216 565 515 16-26 16-30 298 400 217
450 222 615 565 16-26   327 420 242
500 229 671 620 20-26   352 480 279
600 267 780 725 20-30   446 560 396
700 292 895 840 24-30   486 610 596

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的D41J(半衬)、D41J、D41J/FS(全衬)法兰衬胶蝶阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
