J6B41J型气动衬胶截止阀

用途

J6B41J气动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，气动衬胶截止阀适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN0.6、1.0、1.6
J6B41J气动衬胶截止阀
设计与制造：GB12235 结构长度：GB12221(1系列) 法兰连接尺寸：GB4216、JB78

测试

衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1 材料：阀体：铸铁、碳钢、不锈钢 阀盖：铸铁、碳钢、不锈钢 衬里：橡胶 气缸：铸铁 活塞：碳钢 阀瓣：碳钢 、不锈钢、完全包覆橡胶 阀杆：碳钢、不锈钢、完全包覆橡胶 手轮：铸铁、碳钢

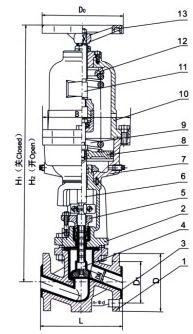

部件列表

1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖 6、中阀杆7、下气缸 8、活塞 9、弹簧 10、上气缸 11、上阀杆 12、压盘、13手轮

主要外形尺寸

公称通径 公称压力 工作压力 L D D1 n-Фd H1 H2 D0 质量
15 1.6 1.6 130 95 65 4-14
20 150 105 75 4-14
25 160 115 85 4-14     160 23
32 180 140 100 4-18 540 570 160 25.5
40 200 150 110 4-18 560 590 200 50
50 230 165 125 4-18 748 782 200 51.5
65 1.0 1.0 290 185 145 4-18
80 310 200 160 6/2-18     320 140
100 350 220 180 6/2-18     320 169
125 400 250 210 6/2-18     320 220
150 480 285 240 6/2-22
200 0.6 600 340 295 6/2-22

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的J6B41J型气动衬胶截止阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
