J44T角式截止阀(韩)安装在管路上作启闭用，滴用于介质的换向。
| 型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 | |
|---|---|---|---|---|---|
| 强度（水） | 密封（水） | ||||
| J44T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
| 零件名称 | 材料 |
|---|---|
| 阀体、阀盖 | 灰铸铁 |
| 阀杆 | 碳钢 |
| 阀瓣 | 黄铜 |
| 密封圈 | 黄铜 |

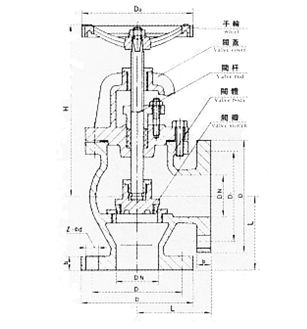

| 型号 | 公称通径 | 尺寸 | 重量（㎏） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | Do | Z-Φd | b | H | |||
| J44T-16 | 40 | 100 | 140 | 110 | 160 | 4-18 | 20 | 240 | 12 |
| 50 | 105 | 155 | 125 | 175 | 4-18 | 20 | 260 | 15.5 | |
| 65 | 115 | 175 | 145 | 175 | 4-18 | 22 | 280 | 22 | |
| 80 | 135 | 185 | 160 | 200 | 8-18 | 22 | 300 | 27 | |
| 100 | 155 | 215 | 180 | 270 | 8-18 | 24 | 360 | 40 | |
| 125 | 180 | 250 | 210 | 290 | 8-18 | 24 | 390 | 58 | |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的J44T角式截止阀(韩)性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
