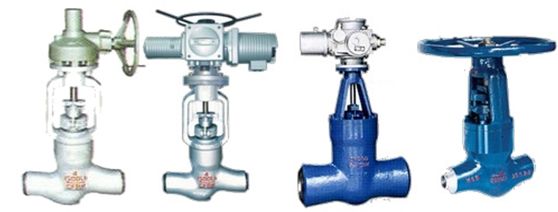

高温高压电站截止阀

用途

高温高压电站截止阀可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。焊接式电站截止阀,是电力,电气,机电设备工程,电控设备工程中应用最多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61H/Y型，外表美观，密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。

主要特点

  • 阀门与管路连接采用焊接式结构。
  • 密封面不易磨损、擦伤，密封性能好，寿命长。
  • 结构紧凑，启闭性好、高度小、维修方便。
  • 适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

高温高压电站截止阀结构图

主要性能和使用范围

产品型号 公称压力PN（MPa） 试验压力（MPa） 工作压力（MPa） 工作温度 适用介质
壳体强工 密封 P45 P55 P57
J61H/Y-100 10 15 11       ≤450 水、蒸汽、油品
J61H/Y-200 20 30 22
J61H/Y-250 25 38 28
J61H/Y-320 32 48 36
J61Y-P54/100V   30 22 10     ≤540 蒸汽
J61Y-P54/140V   38 28 14
J61Y-P54/170V   48 36 17
J61Y-P55/100V   38 28   10   ≤555
J61Y-P55/140V   48 36   14
J61Y-P55/170V   53 39   17
J61Y-P57/100V   48 36     10 ≤570
J61Y-P57/140V   55 40     14
J61Y-P57/170V   60 44     17

主要零件材料

零件名称 阀门 阀盖 阀杆 阀瓣 密封面 填料 阀杆螺母 手轮 紧固件
J61H型 25 WCB 25 40Cr 铬不锈钢 铬钼铝钢氨化 铬不锈钢 铬不锈钢 柔性石墨 铝青铜 可锻铸铁 优质碳钢 铬钼钢
J61Y型 25 WCB 25 40Cr 铬不锈钢 铬钼铝钢氨化 25 硬质合金 优质碳钢 铬钼钢
J61Y-P54型 ZG20CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬质合金 铬钼钢
J61Y-P55型 ZG15CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬质合金 铬钼钢
J61Y-P57型 ZG15CrMoV 12Cr1Mo1V 12Cr1Mo1V 20Cr1Mo1VA 25Cr2Mo1VA 12Cr1Mo1V 硬质合金 铬钼钢

高温高压电站截止阀J61Y H-100、200、250、320

54 54 54 H61Y-P55/100V、P55/140V、P56/170V 57 57 57

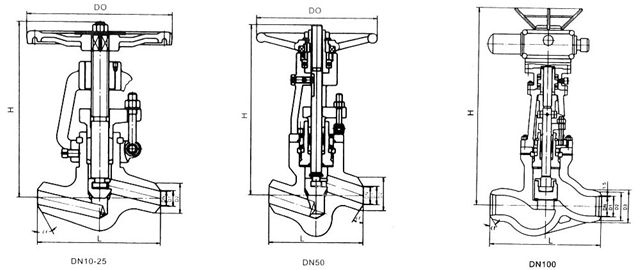

高温高压电站截止阀结构图

主要尺寸及重量

主要尺寸DN（mm） 主要尺寸及连接尺寸（mm） 重量（kg）
L D1 D2 D3 a H D0
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
10 120 12 25 - 40° 185 140 2.8
15 170 17 36 - 40° 247 200 7.5
20 170 22 42 - 40° 248 200 9
25 170 26 42 - 40° 248 240 9.5
32 170 31 44 - 40° 248.5 280 15
50（1） 250 50 82 - 32° 450 320 60
50（2） 320 50 82 - 32° 450 320 64
65 430 69 100 110 32° 669 400 74
80 470 84 108 130 32° 669 450 112.5
100 560 107 144 165 32 755 500 178.5
注：DN50为两种结构长度
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
10 120 12 28 - 40° 189 140 3
15 170 17 40 - 40° 250 200 9
20 170 22 46 - 40° 252 200 11
25 170 26 46 - 40° 254 240 13
32 170 31 49 - 40° 254 280 17
50（1） 250 50 90 - 32° 453 320 68
50（2） 320 50 90 - 32° 455 320 72
65 430 69 104 115 32° 630 400 83
80 470 84 110 140 32° 672 450 118
100 560 107 148 170 32° 761 500 185

高温高压电动电站截止阀 J961H Y-100、200、250、320

J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V

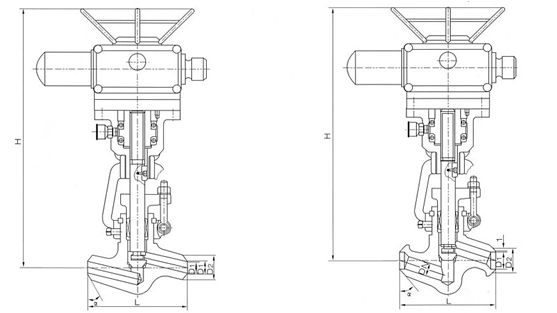

高温高压电动电站截止阀结构图

主要性能规范和使用范围

产品型号 公称压力 PN/MPa 试验压力/MPa 工作压力/MPa 工作温度℃ 适用介质

J961H Y-100 10 15 11 / / / ≤450 水、蒸汽、油品
J961H Y-200 20 30 22 / / /
J961H Y-250 25 38 28 / / /
J961H Y-320 32 48 36 / / /
J961Y-P54/100V / 30 22 10 / / ≤540 蒸汽
J961Y-P54/140V / 38 28 14 / /
J961Y-P54/170V / 48 36 17 / /
J961Y-P55/100V / 38 28 / 10 / ≤555
J961Y-P55/140V / 48 36 / 14 /
J961Y-P55/170V / 53 39 / 17 /
J961Y-P57/100V / 48 36 / / 10 ≤570
J961Y-P57/140V / 55 40 / / 14
J961Y-P57/170V / 60 44 / / 17
