API截止阀

概述

API截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
截止阀也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀分为三类：直通式、直角式及直流式斜截止阀。
API截止阀严格按API标准进行设计、制造和验收；结构紧凑、密封可靠、操作灵活；适用于石油化工、电力、冶金、纺织等工业部门。

产品执行标准

设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力～温度 试验～检验
ANSI B16.34,BS1837 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API598

产品性能规范

公称压力（Lb） 强度试验 水密封试验 气密封试验
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5～0.7 60～100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

API截止阀 主要零件材料

体、盖、瓣 阀杆 密封面 垫片（环） 填料 工作温度（℃） 适用介质
WCB 2Cr13 13Cr STL
本体材料
PTFE
尼龙  		 增强柔性石墨
13Cr/柔性石墨
SFB-2 08软钢
F304 F316 F304L F316L		 柔性石墨
增强柔性石墨
SFB/260 SFP/260 PTFE		 ≤425 水、蒸汽、油品
WC1 38CrMoAl 25CrMoV ≤450
WC6 ≤540
WC9 ≤570
C 5C12 ≤540
CF8 F304 ≤200 (非腐蚀性介质≤600) 硝酸、醋酸、尿素
CF3 F316
CF 8M F 304L
CF 3M F 316L

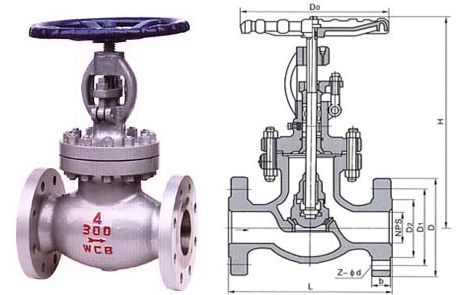

API截止阀

API截止阀



主要外形和连接尺寸

磅级 规格 L D t G C n-Φd W H WT (Kg)
150Lb 1/2〞 mm 108 89 12 35 60.5 4-15 125 169 3.8
inch 4.25 3.5 0.47 1.38 2.38 4-0.59 4.92 6.65
3/4〞 mm 117 98 12 43 70 4-15 125 180 4.2
inch 4.61 3.86 0.47 1.69 2.76 4-0.59 4.92 7.08
1〞 mm 127 108 12 51 79.5 4-15 125 190 8
inch 5 4.25 0.47 2 3.13 4-0.59 4.92 7.48
11/2〞 mm 165 127 14.3 73 98.5 4-16 180 347 13
inch 6.5 5 0.56 2.87 3.88 4-0.62 7.09 13.66
2〞 mm 203 152 15.9 92 120.5 4-19 180 356 21
inch 8.00 6.00 0.625 3.62 4.75 4-0.75 7.09 14
21/2〞 mm 216 178 17.5 105 139.5 4-19 240 381 30
inch 8.5 7 0.69 4.12 5.50 4-0.75 9.45 15.00
3〞 mm 241 190 19.1 127 152.4 4-19 280 13 41
inch 9.5 7.50 0.75 5 6 4-0.75 11.02 16.25
4〞 mm 292 229 24 157 190.5 8-19 280 500 64
inch 11.50 9.00 0.94 6.19 7.5 8-0.75 11.02 19.68
6〞 mm 406 279 25.4 216 241.5 8-22 360 656 113
inch 16 11.0 1.00 8.5 9.50 8-0.88 14.17 22.25
8〞 mm 495 343 29 270 298.5 8-22 450 660 190
inch 19.5 13.5 1.12 10.62 11.75 8-0.88 17.75 26.00

API截止阀 主要外形和连接尺寸

磅级 规格 L D t G C n-Φd W H WT(Kg)
300Lb 1/2〞 mm 152 95 15 35 66.5 4-15 125 190 4.5
inch 5.98 3.74 0.95 1.38 2.62 4-0.75 4.92 7.48
3/4〞 mm 178 117 16 43 82.5 4-19 125 212 8
inch 7 4.61 0.62 1.69 3.25 4-0.75 4.92 8.35
1〞 mm 203 124 18 51 89 4-19 160 231 10
inch 8 4.9 0.71 2 3.50 4-0.75 6.2 9.1
11/2〞 mm 229 156 20.7 73 114.5 4-22 200 391 18.5
inch 9 6.12 0.81 2.87 4.51 4-0.87 8 15.43
2〞 mm 267 165 22 92 127 8-19 200 406 37
inch 105 6.5 0.88 3.62 5 8-0.75 7.87 16.00
21/2〞 mm 292 190 25 105 149 8-22 240 457 50
inch 11.5 7.50 1.00 4.12 5.88 8-0.88 9.45 18.00
3〞 mm 318 210 29 127 168.5 8-22 280 470 61
inch 1250 8.25 1.12 5 6.62 8-0.88 11.02 18.50
4〞 mm 356 2.54 32 157 200 8-22 320 590 99
inch 14.00 10.00 1.25 6.19 7.88 8-0.88 12.60 23.23
6〞 mm 444 318 37 216 270 12-22 500 711 176
inch 17.50 12.50 1.44 8.5 10.62 12-0.88 19.68 28.00
8〞 mm 559 381 41 270 330 12-25 500 750 333
inch 22.0 15 1.62 10.62 13.00 12-100 19.68 29.50

API截止阀 主要外形和连接尺寸

磅级 规格 L D t G C n-Φd W H WT(Kg)
600Lb 1/2〞 mm 165 95 15 35 66.5 4-15 160 285 6
inch 6.5 3.71 0.59 1.38 2.62 4-0.75 6.2 11.22
3/4〞 mm 190 117.5 16 43 82.5 4-19 190 285 9
inch 7.48 4.61 0.62 1.69 3.25 4-0.75 6.2 11.22
1〞 mm 216 124 18 51 89 4-19 160 313 12
inch 8.5 4.9 0.71 2 3.5 4-0.75 6.2 12.32
11/2〞 mm 241 156 23 73 114.5 4-22 240 365 22
inch 9.5 6.12 0.91 2.87 4.51 4-0.88 9.45 14.17
2〞 mm 292 165 25 92 127 8-19 240 444 39
inch 11.50 6.50 1.00 3.62 5.00 8-0.75 9.45 17.50
21/2〞 mm 330 190 29 105 149 8-22 240 483 50
inch 13 7.50 1.12 4.12 5.88 8-0.88 9.45 19
3〞 mm 356 210 32 127 168 8-22 280 533 68
inch 14.00 8.25 1.25 5 6.62 8-0.88 11.02 21
4〞 mm 4.06 273 38.1 157 216 8-25 360 622 120
inch 16.00 10.75 1.5 6.19 8.5 8-1.00 14.17 24.50
6〞 mm 495 356 47.7 216 292 12-29 500 800 220
inch 19.50 14 1.88 8.5 11.5 12-1.14 19.68 31.50
8〞 mm 597 419 55.6 270 349 12-32 550 927 450
inch 23.50 16.5 2.19 10.62 13.75 12-1.25 21.65 36.50

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的API截止阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
