高温高压电动直流式对焊截止阀

概述及应用规范

高温高压电动直流式对焊截止阀阀体的流道与主流道成一斜线，流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。直流式截止阀结构合理，性能优良，造型美观，耐磨、耐高温，抗擦伤性能好、使用寿命长等优点,主要用来接通或截断管路中的介质。

特点

  1. 设计制造JB3595规定
  2. 结构长度按JB3595规定或按用户要求
  3. 连接端按JB3595规定或按用户要求
  4. 阀门检查和试验按JB3595规定
    结构：P.B；0S＆Y

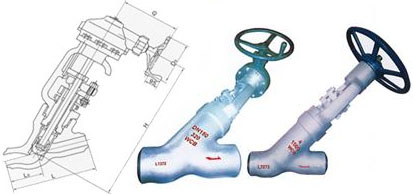

结构示意图

高温高压电动直流式对焊截止阀结构示意图

主要零件材料

零件名称 材料牌号
阀体 WCB WC6 WC9
活塞 A105 WC6 WC9
阀盖 25 12Cr1MoVA
阀杆 1Cr17Ni2 20Cr1Mo1V1A
密封环 05F 05F 柔性石墨
四开环 1Cr13 20CrMOIVIA
填料 BSP-600 BSP-600
支架 WCB WCB
阀杆螺母 ZQAL9-4 ZQAL9-4

主要尺寸和重量

公称通径
DN（mm）		 尺寸（mm） 重量
（Kg）
L D1 Do H Lo L1
PN32（320）                             J565Y-320V型
80 390 64 120 750     121
100 480 108 185 870     212
125 533 132 218 995     312
150 610 166 245 1205     510
175 750 175 278 1565     708
200 762 200 290 1670     980
225 850 108 310 1705     1060
250 914 248 348 1870     1380
300 1041 300 430 2335     2824
P54（140）                               J565Y-P54140V型
80 390 64 120 750     130
100 480 108 185 870     212
125 580 132 218 995     312
150 630 166 245 1205     510
175 750 175 278 1565     708
200 771 200 290 1670     980
225 850 108 310 1705     1060
250 930 248 348 1870     1380
300 1060 300 430 2335     2824

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的高温高压电动直流式对焊截止阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
