CS16H-16C膜盒式疏水阀

主要用途

CS16H-16C膜盒式疏水阀适用范围广泛，包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统统，是最理想的选择。

结构特点

  1. 出色的排空气能力，可耐过热的蒸汽和水锤。
  2. 在压力范围内都是具有固定过冷的循环操作。
  3. 阀内装膜盒，有单组、双组、多组。适用于大排量场合。
  4. 感温元件，耐蚀性强，使本阀寿命经久耐用。
  5. 本件有碳钢不锈钢两种，小型轻量，立式安装效果最佳，亦可任意角度安装。

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

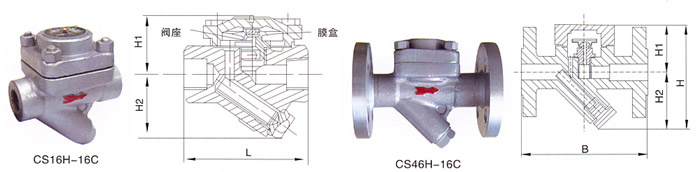

结构示意图

CS16H-16C膜合式疏水阀结构示意图





主要外形尺寸与连接方式


产品型号		 口径 连接方式 适用压力 最高允许温度 阀体材质 外形尺寸
L H1 H2 W
CS16H-16C 15-20 内螺纹 0.01-1.6 250 100 100 58 55 70
25 内螺纹 0.01-1.6 250 120 120 58 55 70
32-40 内螺纹 0.01-1.6 250 150 150 68 68 90
50 内螺纹 0.01-1.6 250 160 160 68 68 90
CS46H-16C 15-20 法兰 0.01-1.6 250 150 150 55 55 70
25 法兰 0.01-1.6 250 160 160 55 55 70
32-50 法兰 0.01-1.6 250 210 210 85 60 120

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的CS16H-16C膜盒式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
