CS11H自由浮球式疏水阀

概述

CS11H自由浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。

工作原理

CS11H自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。



结构特点

  1. 能连续排水、性能稳定、排水量大、漏水量小。
  2. 能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。
  3. 有自动排冷空气装置，无汽锁现象，工作平衡无噪音。

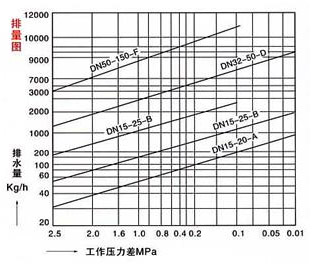

CS41H自由浮球式疏水阀排量图
CS41H自由浮球式疏水阀排量图



主要零件材料

主要零件 材料
阀体 碳钢
阀盖 碳钢
阀座 不锈钢
过滤器 不锈钢
CS41H自由浮球式疏水阀 CS11H自由浮球式疏水阀 自由浮球式疏水阀结构图
CS41H自由浮球式疏水阀 CS11H自由浮球式疏水阀 自由浮球式疏水阀结构图

主要外型及连接尺寸

尺寸 型号 CS11H-16C
口径DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108



产品型号 口径 尺寸
DN L H D D1 D2 b f Z-Φd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H-16/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的CS11H自由浮球式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
