CS41H自动自由浮球式疏水阀

概述

大田阀门生产销售的CS41H自动自由浮球式疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。

结构特点

  1. CS41H自动自由浮球式疏水阀能连续排水、性能稳定、排水量大、漏水量小。
  2. 能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
  3. 有自动排冷空气装置，无汽锁现象，工作平衡无噪音。


CS41H自动自由浮球式疏水阀



工作原理

本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。

CS41H自动自由浮球式疏水阀

主要零件材料

主要零件 材料
阀体 碳钢
阀盖 碳钢
阀座 不锈钢
过滤器 不锈钢

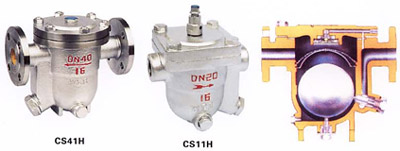

CS41H自由浮球式疏水阀 CS11H自由浮球式疏水阀 自由浮球式疏水阀结构图
CS41H自由浮球式疏水阀 CS11H自由浮球式疏水阀 自由浮球式疏水阀结构图

主要外型及连接尺寸

尺寸 型号 CS11H-16C
口径DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108



产品型号 口径 尺寸
DN L H D D1 D2 b f Z-Φd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H-16/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的CS41H自动自由浮球式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
