CS46H-16C膜盒式疏水阀

主要用途

CS46H-16C膜盒式疏水阀适用范围广泛，包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统统，是最理想的选择。
膜盒式疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。
装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

结构特点

  1. 出色的排空气能力，可耐过热的蒸汽和水锤。
  2. 在压力范围内都是具有固定过冷的循环操作。
  3. 阀内装膜盒，有单组、双组、多组。适用于大排量场合。
  4. 感温元件，耐蚀性强，使本阀寿命经久耐用。
  5. 本件有碳钢不锈钢两种，小型轻量，立式安装效果最佳，亦可任意角度安装。

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

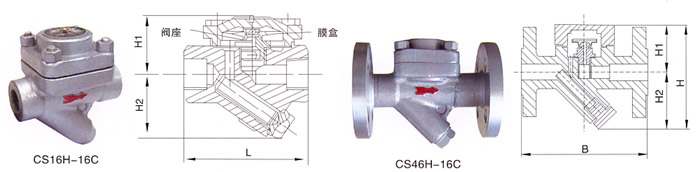

结构示意图

CS46H-16C膜合式疏水阀结构示意图

主要外形尺寸与连接方式


产品型号		 口径 连接方式 适用压力 最高允许温度 阀体材质 外形尺寸
L H1 H2 W
CS16H-16C 15-20 内螺纹 0.01-1.6 250 100 100 58 55 70
25 内螺纹 0.01-1.6 250 120 120 58 55 70
32-40 内螺纹 0.01-1.6 250 150 150 68 68 90
50 内螺纹 0.01-1.6 250 160 160 68 68 90
CS46H-16C 15-20 法兰 0.01-1.6 250 150 150 55 55 70
25 法兰 0.01-1.6 250 160 160 55 55 70
32-50 法兰 0.01-1.6 250 210 210 85 60 120

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的CS46H-16C膜盒式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
