自动反冲洗排污过滤器

概述

GPG型系列水过滤器是在sG型(Y型)产品的基础上发展起来的更新换代产品，它即有Y型老产品的：体形小、滤眼细、阻力少、安装方便、坚固耐用等优点．又增加具有自动冲洗排除污物。而不像Y型老产品需?；蚩鞘止こ壑?。进而使自动反冲洗排污过滤器成为目前唯一能使用低质水进行过滤的过滤器。
自动反冲洗排污过滤器

技术参数

  1. 最大工作压力：l 6MPa
  2. 最高工作温度：225℃3、额定流速下阻力0 05—0 1m水柱。

工作原理

在正常情况下转向阀开启，水位经过滤器筒后，由出口排出，当排，污阀门开启后，通过过滤器液体总流置增加，流遗增大，冲动了粘在过滤器管壁上的杂质，杂质由排污口排出当转向阀关闭，辩污阀开启时，水流被迫从过滤器筒的进口段网孔进入过滤筒外侧上部份从出13流串，一部份又从过滤器外部经杂质收集段网孔进入过滤筒内部对过滤器产生了反冲洗，达到从过滤筒外部冲境粘附在网孔上杂质的效果．杂质仍通道排污污口排出。

连接法兰尺寸按JB/T79-94标准

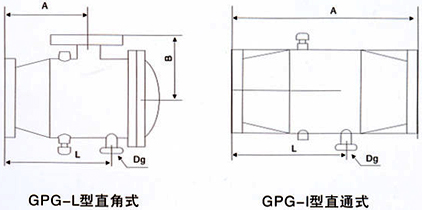

规格 A B L 排污口Dg 规格 A L 排污口Dg
GPG-L-100 265 160 365 32 GPG-I-100 350 260 32
GPG-L-125 315 190 440 40 GPG-I-125 438 326 40
GPG-L-150 375 220 520 50 GPG-I-150 525 390 50
GPG-L-200 500 260 670 65 GPG-I-200 700 520 65
GPG-L-250 625 310 830 80 GPG-I-250 875 650 80
GPG-L-300 750 350 1000 100 GPG-I-300 1050 780 100
GPG-L-350 875 410 1180 125 GPG-I-350 1200 885 125
GPG-L-400 1000 470 1350 150 GPG-I-400 1400 1040 150
GPG-L-450 1150 510 1500 150 GPG-I-450 1550 1145 150
GPG-L-500 1250 550 1680 150 GPG-I-500 1700 1250 150
GPG-L-600 1500 650 2000 200 GPG-I-600 2000 1460 200

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的自动反冲洗排污过滤器性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
