TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。此类过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
| 主要零件部件材料表 | Parts 零件名称 |
Materials 材料 |
|---|---|---|
| Body 阀体 |
carbonstoeIStainlessSteeI Fram bronze．brass 碳钢、不锈钢、黄、青铜 |
|
| Gauze Filter Cap 滤网盖 |
carbonstoelStainlessSloel 碳钢、不锈钢 |
|
| Filter Core Net 滤芯网 |
Stainless Steel 不锈钢 |
|
| Gaske r 垫片 |
Metal graphite 金属石墨 |
| Model 产品型号 |
Nominal Diameter(DN) 公称通径 |
Connection 连接方式 |
Nominal Pressure(MPa) 公称压力 |
Max．AIlowable TMP(℃) 最高允许温度 |

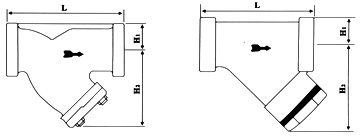

External Dimensions(mm) 外形尺寸 |
||
|---|---|---|---|---|---|---|---|
| L | H1 | H2 | |||||
| ATGN W-16 64A | 15—20 25 |
Thread Socket weld 螺纹承插焊 |
1.6—6.4 | 425 | 90 100 |
20 23 |
78 88 |
| ATGN W-16 64A | 32—40 50 |
Thread Socket weld 螺纹承插焊 |
1.6—6.4 | 425 | 130 150 |
32 38 |
120 128 |
| ATGN W-16 25A | 65 80 |
Thread Socket weld 螺纹承插焊 |
1.6—2.5 | 350 | 210 230 |
44 54 |
180 192 |
| ATGN W-16 25B | 15—20 25 |
Thread Socket weld 螺纹承插焊 |
1.6—2.5 | 350 | 75、85 90 |
20 23 |
75 85 |
| ATGN W-16 25B | 32—40 50 |
Thread Socket weld 螺纹承插焊 |
1.6—2.5 | 350 | 120 140 |
32 38 |
113 122 |
| ATGN F-16 25C | 15—20 25 |
Thread Flange 螺纹法兰 |
1.6—2.3 | 250 | 85 95 |
22 25 |
78 88 |
| ATGN F-16 25C | 32—40 50 |
Thread Flange 螺纹法兰 |
1.6—2.3 | 250 | 130 150 |
35 40 |
115 125 |
