双通道过滤器

概述

ANSI CLASS l25,PNl6
ANSI CLASS l 50,PN20
ANSI CLASS 250,PN25
ANSI CLASS 300,PN40
SFV双通道过滤器.特殊为清洁处理或更换过滤网时介质流通不可中断的管路而设计。
SFV双通道过滤器,体内为旋塞密封并带有系通润滑设计。

压力温度

CL.125PNl6CI BODY铸铁体 200PSI@100下
CL.150 PN20 CS/SS BODY铸钢不锈钢体 285PSI@100下
CL.300 PN40 CS/SS BODY铸钢不锈钢体 720PSI@100下

双通道过滤器



标准产品零部件材质组合

球铁体、盖、SS304柱塞、SS304柱塞、氟化橡胶密封
碳钢体、盖、ss30樾、SS304网、氟化橡胶密封
SS304体、盖、ss304柱塞,ss304网、氟化橡胶密封
SS316体、盖、SS316柱塞、SS316网、氟化橡胶密封
青钢体、盖、SS316柱塞、SS31611网、氟化橡胶密封


双通道过滤器

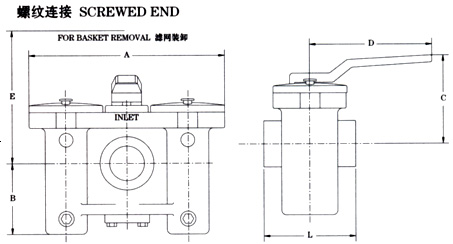

尺寸

Size
尺寸
SCREWED END螺纹联接 FLANGED END法兰联接 Weight
重量
A B C D E L A B C D E L
DN20 3/4” 13.33 4.2 6 4.4 8.3 8.63 13.33 4.2 6 4.4 8.3 8.63 44
DN25 1” 13.33 4.2 6 4.4 8.3 8.63 13.33 4.2 6 4.4 8.3 8.63 44
DN32 l l/4” 13.85 6.2 6 4.8 8.5 9 13.85 6.2 6 4.8 8.5 9 54
DN40 l l/2” 13.85 6.2 6 4.8 8.5 9 13.85 6.2 6 4.8 8.5 9 65
DN50 2” 14.88 7.2 8 5.8 10.5 11 14.88 7.2 8 5.8 10.5 11 105
DN65 2 1/2” 15.38 9.2 8 7.2 12.6 13 15.38 9.2 8 7.2 12.6 13 160
DN80 3” 17.88 11.3 1l 9.4 13.5 16.4 17.88 11.3 1l 9.4 13.5 16.4 235
DNl00 4” 25.33 14.4 ll 10.6 17 17.9 25.33 14.4 1l 10.6 17 17.9 400

温馨提示:
本文中所有文字、数据、图片均只适用于参考。需要查看更多的双通道过滤器性能参数、结构尺寸参数、价格等详情,或要求印刷样本,请联系我们
