YSTF型拉杆伸缩过滤器

概述

YSTF型拉杆伸缩过滤器广泛用于蒸汽、空气、水、油品等多种介质的管线中：此类过滤器保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

特点

  1. 抗污性强。排污方便；流通面积大。压力损失?。航峁辜虻ィ寤?，重量轻。
  2. 滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
  3. 过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
  4. 伸缩型特点：拉伸长度，最大位置可移伸100mm。有利于安装方便．提高工作效率。

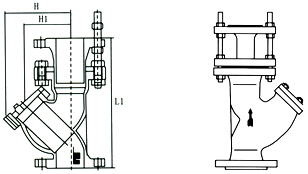

结构示意图

YSTF型拉杆伸缩过滤器结构示意图

主要零件部件材料表

要主零件部件材料表 Code
序号		 Parts
零件名称		 Materials
材料
1 Bodv
阀体		 CarbonsteelStainlessSteeJ
碳钢、不锈钢
  2 Filter Core Net
滤芯网		 Stainless Steel
不锈钢
  3   Gasket
垫片		   Metal graphite
金属石墨
  4 Gauze Filter Cap 滤网盖 Carbonsteel StainlessSteel
碳钢、不锈钢

技术参数表

Model
产品型号		 Nominal Diameter("DN)
公称通径		 L Ⅲ H
YSTF 50 320 155 195
YSTF 65 340 183 245
YSTF 80 380 210 295
YSTF 100 450 250 344
YSTF 125 500 305 415
YSTF 150 550 358 485
YSTF 200 650 450 602
YSTF 250 750 503 710
YSTF 300 860 578 915
YSTF 350 970 598 844
YSTF 400 1100 618 872
注、伸缩量最少可达12m/m以上

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的YSTF型拉杆伸缩过滤器性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
