美标夹套保温卡套旋塞阀

概述

美标夹套保温卡套旋塞阀是采用带通孔的塞体作为启闭件,塞体随阀杆转动,来实现启闭动作的阀门。塞体多为圆锥体,也有圆柱体的.结构简单、启闭迅速、流阻小、维修方便,密封性能好等特点。驱动方式: 手柄，蜗轮蜗杆传动，气动，电动。产品广泛应用于化工、石油、轻纺、水电、食品制药、医药、造纸等工业管道的系统控制。

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

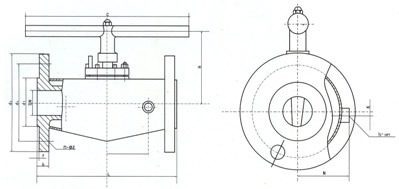

美标夹套保温卡套旋塞阀结构示意图

主要外形尺寸及连接尺寸

（加大法兰）口径4″及4″以上带蜗轮

DN L d1 d2 d3 b f c H K M N N-ФZ
150Lb
1/2 108 51 79.5 108 11 2 300 150 0 25 35 4-15
3/4 117 73 98.5 127 11 2 300 155 0 25 40 4-15
1 127 92 120.5 152 12 2 300 160 0 25 45 4-19
11/4 140 92 120.5 152 13 2 350 160 0 25 50 4-19
11/2 165 127 152.5 190 15 2 400 190 0 40 70 4-19
2 178 127 152.5 190 16 2 500 200 0 40 70 4-19
21/2 190 127 152.5 190 18 2 500 220 0 40 80 4-19
3 203 157 190.5 279 19 2 500 230 0 40 100 8-19
4 229 216 241.5 279 22 2 / 380 0 50 100 8-22
5 254 216 241.5 279 24 2 / 460 0 50 120 8-22
6 267 270 298.5 343 26 2 / 520 0 50 150 8-22
8 292 324 362 406 29 2 / 580 0 80 170 12-25
10 330 381 432 483 31 2 / 620 0 80 190 12-25
12 356 413 476 533 32 2 / 680 0 80 200 12-29
300Lb
1/2 140 51 89 124 15 2 300 150 0 25 35 4-19
3/4 152 73 114.5 156 16 2 300 155 0 25 40 4-22
1 165 92 127 165 18 2 300 160 0 25 45 8-19
11/4 178 92 127 165 19 2 350 180 0 25 50 8-19
11/2 190 127 168.5 210 21 2 400 190 0 40 70 8-22
2 216 127 168.5 210 23 2 500 200 0 40 70 8-22
21/2 241 127 168.5 210 26 2 500 220 0 40 80 8-22
3 283 157 200 254 29 2 500 230 0 40 100 8-22
4 305 216 270 318 32 2 / 380 0 50 100 12-22
5 381 216 270 318 35 2 / 460 0 50 120 12-22
6 403 270 330 381 37 2 / 520 0 50 150 12-25
8 419 324 387.5 445 42 2 / 580 0 80 170 16-29
10 457 381 451 521 48 2 / 620 0 80 190 16-32
12 502 413 514.5 584 51 2 / 680 0 80 200 20-32
600Lb
1/2 165 51 89 124 22 7 300 150 0 25 50 4-19
3/4 190 73 114.5 156 23 7 300 155 0 25 50 4-22
1 216 92 127 165 25 7 300 160 0 25 50 8-19
11/4 229 92 127 165 28 7 350 180 0 25 60 8-19
11/2 241 127 168 210 30 7 400 190 0 40 80 8-22
2 292 127 168 210 33 7 500 200 0 40 80 8-22
21/2 330 127 168 210 36 7 500 220 0 40 90 8-22
3 356 157 216 273 39 7 / 230 0 40 110 8-25
4 432 216 292 356 45 7 / 380 0 50 110 12-29
5 508 216 292 356 52 7 / 460 0 50 130 12-29
6 559 270 349 419 55 7 / 520 0 50 160 12-32
8 660 324 432 508 63 7 / 580 0 80 180 16-35
10 787 381 489 559 71 7 / 620 0 80 200 20-35
12 838 413 527 603 74 7 / 680 0 80 210 20-38

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标夹套保温卡套旋塞阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
