概述

国标法兰卡套旋塞阀是采用带通孔的塞体作为启闭件,塞体随阀杆转动,来实现启闭动作的阀门。塞体多为圆锥体,也有圆柱体的.结构简单、启闭迅速、流阻小、维修方便,密封性能好等特点。驱动方式: 手柄，蜗轮蜗杆传动，气动，电动。产品广泛应用于化工、石油、轻纺、水电、食品制药、医药、造纸等工业管道的系统控制。

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

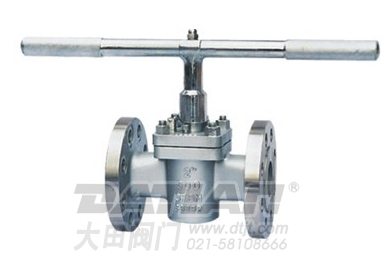

国标法兰卡套旋塞阀	国标法兰卡套旋塞阀结构图

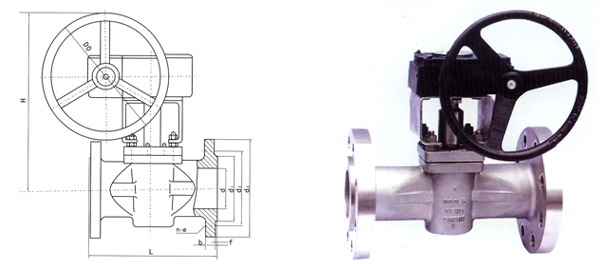

主要外形尺寸及连接尺寸 注：DN100以上带蜗轮

(PN40-PN64)

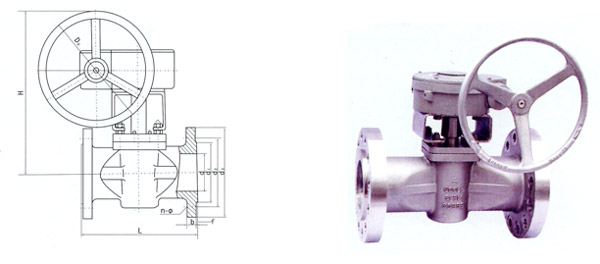

主要外形尺寸及连接尺寸 注：DN100以上带蜗轮

(PN100-PN160)

主要外形尺寸及连接尺寸 注：DN100以上带蜗轮

旋塞阀选用指南

根据旋塞阀的结构特点和设计上所能达到的功能，建议按下列原则选用：

1. 用于分配介质和改变介质流动方向，其工作温度≤ 300°C，公称压力≤ 1.6 MPa、公称通径≤ 300 mm，建议选用三通旋塞阀。
2. 牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上，建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。
3. 油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL300、公称通径≤ 300 mm、工作温度 ≤ 340°C，建议选用油封式圆锥形旋塞阀。
4. 油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中，公称压力级≤ CL2500、公称通径≤ 900 mm、工作温度 ≤ 340°C，建议选用压力平衡式倒圆锥形旋塞阀。
5. 在大型化学工业中，含有腐蚀性介质的管路和设备上，要求开启或关闭速度较快的场合，对于以硝酸为基的介质，可选用1Cr18Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀。
6. 在煤气、天然气、暖通系统的管路中和设备上，当公称压力≤ 1.0 MPa、公称通径≤ 200 mm，宜选用填料式圆锥形旋塞阀。
