美标承插焊式卡套旋塞阀

概述

美标承插焊式卡套旋塞阀是采用带通孔的塞体作为启闭件,塞体随阀杆转动,来实现启闭动作的阀门。塞体多为圆锥体,也有圆柱体的.结构简单、启闭迅速、流阻小、维修方便,密封性能好等特点。驱动方式: 手柄，蜗轮蜗杆传动，气动，电动。产品广泛应用于化工、石油、轻纺、水电、食品制药、医药、造纸等工业管道的系统控制。

适用范围

当前旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

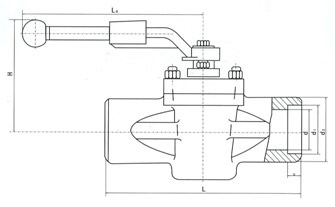

美标承插焊式卡套旋塞阀结构示意图

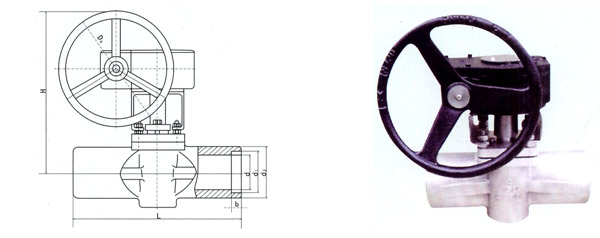

主要外形尺寸及连接尺寸    注：口径4″以上带蜗轮

公称压力（MPa） 公称通径（in） 尺寸（mm）
d d1 d2 L b H Lo Do
150Lb 1/2 13 21.8±0.1 36 108 10 110 175 -
3/4 19 27.2±0.1 41 117 13 115 175 -
1 25 33.9±0.1 49 127 13 115 175 -
11/4 32 42.7±0.1 56 140 13 135 220
11/2 38 48.8±0.1 65 165 13 140 280 -
2 51 61.2±0.1 78 178 16 150 305 -
21/2 64 74±0.2 90 190 16 165 350 -
3 78 90±0.15 105 203 16 180 405 -
4 102 115.6±0.15 126 229 19 380 - 300





300Lb 1/2 13 21.8±0.1 38 140 10 110 175 -
3/4 19 27.2±0.1 43 152 13 115 175 -
1 25 33.9±0.1 49 165 13 115 175 -
11/4 32 42.7±0.1 56 178 13 135 220 -
11/2 38 48.8±0.1 65 190 13 140 280 -
2 51 61.2±0.1 78 216 16 150 305 -
21/2 64 74±0.2 90105 241 16 165 350 -
3 78 90±0.15 126 283 16 180 405 -
4 102 115.6±0.15   305 19 380 - 300
5 127     381
6 152     403     -
8 203     419     -



(600Lb-900Lb)

美标承插焊式卡套旋塞阀



主要外形尺寸及连接尺寸   注：口径4″以上带蜗轮

公称压力（mpa） 公称通径 （in） 尺寸（mm）
d d1 d2 d3 L b-f N-Ф H Lo Do
600Lb 1/2 13 35 66.5 95 165 15-7 4-Ф15 110 175 -
3/4 19 43 82.5 118 190 16-7 4-Ф19 115 175 -
1 25 51 89 124 216 18-7 4-Ф19 115 175 -
11/4 32 64 98.5 133 229 21-7 4-Ф19 135 220
11/2 38 73 114.5 156 241 23-7 4-Ф22 140 280 -
2 51 92 127 165 292 26-7 8-Ф19 150 305 -
21/2 64 100 149 190 330 29-7 8-Ф22 165 380 -
3 76 127 168 210 356 32-7 8-Ф22 180 450 -
4 102 157 216 273 432 38-7 8-Ф25 380 - 300
5 127 186 266.5 330 508 45-7 8-Ф29 460 - 300
6 152 216 292 356 559 48-7 12-Ф29 520 - 320
8 200 270 349 419 660 56-7 12-Ф32 580 - 320
10 248 324 432 508 787 64-7 16-Ф35 620 - 350
12 298 381 489 559 838 67-7 20-Ф35 680 - 380
900Lb 1/2 13 35 82.5 121 229 22.5-7 4-Ф23 110 175 -
3/4 17 43 88.5 130 229 22.5-7 4-Ф23 115 175 -
1 22 51 101.6 149 254 29-7 4-Ф26 115 175 -
11/4 28 64 111.1 159 279 29-7 4-Ф26 135 220 -
11/2 35 73 123.8 178 305 32-7 4-Ф29 140 280 -
2 47 92 165.1 216 368 38.5-7 8-Ф26 150 305 -
21/2 57 105 190.5 244 419 41.5-7 8-Ф29 165 380 -
3 73 127 190.5 241 381 38.5-7 8-Ф26 180 450 -
4 98 157 234.9 292 457 44.5-7 8-Ф32 380 - 300
5 121 186 279.4 349 559 51-7 8-Ф35 460   300
6 146 216 317.5 381 610 56-7 12-Ф32 520 - 320
8 190 270 393.7 470 737 63.5-7 12-Ф39 580 - 320
10 238 324 469.9 545 938 70-7 16-Ф39 620   350
12 282 381 533.4 610 965 79.5-7 20-Ф39 680 - 380

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的美标承插焊式卡套旋塞阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
