概述
德标对焊式卡套旋塞阀适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
特点
- 产品结构合理、密封可靠、性能优良、造型美观。
- 它的密封性是通过卡套四周的密封面来实现的。金属唇边?;す潭ㄌ?。
- 阀门没有空腔给介质积聚。
- 金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况。
- 双向流动,启闭迅速、流阻小、使用安装更方便。
适用范围
当前旋塞阀广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

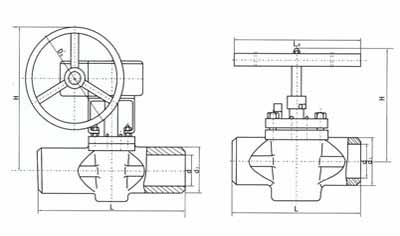

结构示意图
主要性能规范
公称压力(mpa) |
试验压力(mpa) |
工作压力(mpa) |
工作温度(℃) |
壳体 |
密封 |
1.6 |
2.4 |
1.76 |
1.6 |
350℃ |
2.5 |
3.8 |
2.7 |
2.5 |
4.0 |
6.0 |
4.4 |
4.0 |
6.4 |
9.6 |
7.0 |
6.4 |
10.0 |
15.0 |
11.0 |
10.0 |
16.0 |
24.0 |
17.6 |
16.0 |
主要外形尺寸及连接尺 寸 注:DN100以上带蜗轮
公称压力(mpa) |
公称通径(in) |
尺寸(mm) |
d |
d1 |
L |
H |
Lo |
Do |
1.6(PN16) |
15 |
15 |
25 |
130 |
150 |
300 |
- |
20 |
20 |
32 |
150 |
155 |
300 |
|
25 |
25 |
38 |
160 |
160 |
300 |
- |
32 |
32 |
46 |
180 |
180 |
350 |
- |
40 |
40 |
55 |
200 |
190 |
400 |
- |
50 |
50 |
66 |
230 |
200 |
500 |
- |
65 |
70 |
83 |
290 |
220 |
500 |
- |
80 |
80 |
100 |
310 |
230 |
550 |
- |
100 |
97 |
121 |
350 |
380 |
- |
300 |
125 |
125 |
147 |
400 |
460 |
- |
300 |
150 |
150 |
175 |
480 |
520 |
- |
320 |
200 |
200 |
226 |
600 |
580 |
- |
320 |
250 |
250 |
279 |
730 |
620 |
- |
350 |
300 |
300 |
330 |
850 |
680 |
- |
380 |
(PN25-PN64) 主要外形尺寸及连接尺寸注:DN100以上带蜗轮
公称压力(mpa) |
公称通径(in) |
尺寸(mm) |
d |
d1 |
L |
H |
Lo |
Do |
2.5(PN25) |
15 |
15 |
30 |
130 |
150 |
300 |
- |
20 |
20 |
35 |
150 |
155 |
300 |
|
25 |
25 |
41 |
160 |
160 |
300 |
- |
32 |
32 |
48 |
180 |
180 |
350 |
- |
40 |
40 |
56 |
200 |
190 |
400 |
- |
50 |
50 |
68 |
230 |
200 |
500 |
- |
65 |
70 |
83 |
290 |
220 |
500 |
- |
80 |
80 |
100 |
310 |
230 |
550 |
- |
100 |
97 |
122 |
350 |
380 |
- |
300 |
125 |
125 |
150 |
400 |
460 |
- |
300 |
150 |
150 |
175 |
480 |
520 |
- |
320 |
200 |
200 |
230 |
600 |
580 |
- |
320 |
250 |
250 |
282 |
730 |
620 |
- |
350 |
300 |
300 |
334 |
850 |
680 |
- |
380 |
4.0(PN40) |
15 |
15 |
30 |
130 |
150 |
300 |
- |
20 |
20 |
35 |
150 |
155 |
300 |
|
25 |
25 |
41 |
160 |
160 |
300 |
- |
32 |
32 |
48 |
180 |
180 |
350 |
- |
40 |
40 |
56 |
200 |
190 |
400 |
- |
50 |
50 |
68 |
230 |
200 |
500 |
- |
65 |
70 |
84 |
290 |
220 |
500 |
- |
80 |
80 |
101 |
310 |
230 |
550 |
- |
100 |
97 |
125 |
350 |
380 |
- |
300 |
125 |
125 |
150 |
400 |
460 |
- |
300 |
150 |
150 |
175 |
480 |
520 |
- |
320 |
200 |
200 |
230 |
600 |
580 |
- |
320 |
250 |
250 |
285 |
730 |
620 |
- |
350 |
300 |
300 |
337 |
850 |
680 |
- |
380 |
6.4(PN64) |
15 |
15 |
35 |
130 |
150 |
300 |
- |
20 |
20 |
45 |
150 |
155 |
300 |
|
25 |
25 |
52 |
160 |
160 |
300 |
- |
32 |
32 |
62 |
180 |
180 |
350 |
- |
40 |
40 |
72 |
200 |
190 |
400 |
- |
50 |
50 |
87 |
230 |
200 |
500 |
- |
65 |
70 |
105 |
290 |
220 |
500 |
- |
80 |
80 |
125 |
310 |
230 |
550 |
- |
100 |
97 |
155 |
350 |
380 |
- |
300 |
125 |
125 |
182 |
400 |
470 |
- |
300 |
150 |
150 |
238 |
480 |
520 |
- |
320 |
200 |
200 |
293 |
600 |
580 |
- |
320 |
250 |
250 |
348 |
730 |
620 |
- |
350 |
300 |
300 |
|
850 |
680 |
- |
380 |
(PN100-PN160) 主要外形尺寸及连接尺寸 注:DN100以上带蜗轮
公称压力(mpa) |
公称通径(in) |
尺寸(mm) |
d |
d1 |
L |
H |
Lo |
Do |
10.0(PN100) |
15 |
15 |
28 |
130 |
140 |
300 |
- |
20 |
20 |
33 |
150 |
145 |
300 |
|
25 |
25 |
38 |
160 |
150 |
300 |
- |
32 |
32 |
46 |
180 |
170 |
350 |
- |
40 |
40 |
56 |
200 |
190 |
400 |
- |
50 |
50 |
72 |
230 |
200 |
500 |
- |
65 |
70 |
77 |
290 |
210 |
500 |
- |
80 |
80 |
102 |
310 |
230 |
550 |
- |
100 |
97 |
125 |
350 |
450 |
- |
300 |
125 |
125 |
150 |
400 |
470 |
- |
300 |
150 |
150 |
180 |
480 |
530 |
- |
320 |
200 |
200 |
234 |
600 |
570 |
- |
320 |
250 |
250 |
290 |
730 |
600 |
- |
350 |
300 |
300 |
352 |
850 |
650 |
- |
350 |
16.0(PN160) |
15 |
15 |
30 |
130 |
140 |
300 |
- |
20 |
20 |
33 |
150 |
145 |
300 |
|
25 |
25 |
41 |
160 |
150 |
300 |
- |
40 |
40 |
58 |
200 |
180 |
400 |
- |
50 |
50 |
72 |
230 |
200 |
500 |
- |
65 |
70 |
87 |
290 |
210 |
500 |
- |
80 |
80 |
105 |
310 |
230 |
550 |
- |
100 |
97 |
130 |
350 |
450 |
- |
300 |
125 |
130 |
161 |
400 |
470 |
- |
300 |
150 |
153 |
190 |
480 |
530 |
- |
320 |
200 |
194 |
250 |
600 |
570 |
- |
320 |
250 |
239 |
310 |
730 |
600 |
- |
350 |
300 |
286 |
370 |
850 |
650 |
- |
350 |
