偏心半球面衬胶旋塞阀

概述

偏心半球面衬胶旋塞阀是本公司引进国际最新的设计理念和工艺技术自主开发研制的新产品，拥有自主产权。偏心半球面衬胶旋塞阀采用半球面结构，能有效地清除介质中的沉积颗粒。偏心结构使阀门的开启过程中阀座与球瓣速脱离，延长密封副使用寿命。密封面采用喷涂耐磨镍合金，提高使用寿命。偏心半球面衬胶旋塞阀适用于电厂、冶金、水泥、造纸等行业中的煤粉、灰渣、纸业等物料的输送管线。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图及流量特性

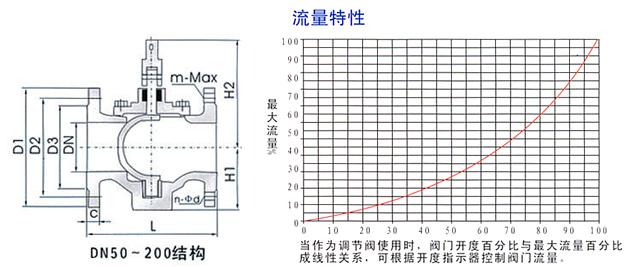

偏心半球面衬胶旋塞阀结构示意图及流量特性

主要零部件材料

阀体、阀盖、压盖	旋塞	阀座	轴承	阀瓣
球铁、灰铁、碳钢	球铁、灰铁、碳钢	不锈钢、碳钢+NBR	铜	不锈钢、碳钢+NBR

主要技术参数

公称通径DN：50-800mm
公称压力PN：1.0MPa
工作温度：-19℃-425℃
适用介质：水、油、污水、含颗粒介质液体等
驱动方式：手动、电动、气动

主要连接外型尺寸

DN	D1	D2	D3	C	n-d	m-M×n	L	H1
50	165	125	99	19	4-Φ19	-	178	84
65	185	145	118	19	4-Φ19	-	190	93
80	200	160	132	19	4-Φ19	4-M16通孔	203	109
100	220	180	156	19	8-Φ19	-	229	128
125	250	210	184	19	8-Φ19	-	254	128
150	285	240	211	21	4-Φ23	4-M20通孔	267	165
200	340	295	266	21	4-Φ23	4-M20通孔	292	198
250	395	350	319	24	8-Φ23	4-M20深 30	330	249
300	445	400	370	25	8-Φ23	4-M20深 30	356	290
350	505	460	429	26	12-Φ23	4-M20深 30	432	330
400	565	5815	480	28	12-Φ29	4-M24深 36	450	355
450	615	565	530	28	16-Φ28	8-M24深 36	450	355
500	670	620	582	29	12-Φ28	8-M27深 36	660	427
600	780	725	682	30	12-Φ31	8-M27深 40	762	567
700	895	840	794	32.5	16-Φ31	8-M27深 40	865	633
800	1015	950	901	35	16-Φ34	8-M30深 45	965	633
