概述

ZYA9000型气囊活塞式水锤吸纳器是我厂消化目外资料及产品，自行设计制造的一种吸纳供水系统水锤余压白勺设备。在供水系统中，当水泵发生故障或突然停电等原因．使水流突然停止，并开始倒流时都会产生水锤。大家知道，液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。这时能量变成自停止点开始的高压波．以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。 ZYA9000型活塞气囊式水锤吸纳器和消声止回阀组台使月，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。从而保护管路不受破坏

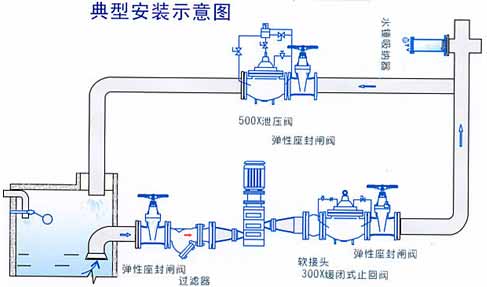

结构示意图与安装示意图

主要零部件材料

结构特点

气囊活塞式水锤吸纳器的不锈钢园柱体气缸+一个GST型导向环，不锈钢活塞+两个密封圉+硅润滑油，免维修。活塞活动，气囊胀缩、气垫消能，吸纳水锤。

工作原理

在ZYA9000型活塞气囊式水锤吸纳器工作时．气缸内充满一定压力的气体．月标准三通垂直装于管路中。在正常情况下．当水流压力低于气缸内压力时，活塞不会产生运动，吸纳器对管路不产生影响，管路液体正常流动。当管路水流压力高于气缸内压力时，能对水击波的瞬产压力提供有效的缓冲，从而使管内压力得到调节。

技术参数

• 公称压力：PNl 6—2 5M Pa
• 公称通径：1 5～300
• 容气腔压力(占管道压力百分数)50～70％
• 适用介质无杂物的清水、污水
• 适用介质温度0～80℃
• 法兰标准：68／T l 7241 6 68／T 91 1 3
• 试验标准：GB／T l 3927 APl 598

主要外形连接尺寸
