100D定水位阀

结构及用途

100D定水位阀用于水池或水塔的自动供水系统，当液面水位达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水，当液面低于设定位置时水泵自动启动供水，有效防止停泵产生水锤，避免管路产生过高压力，该阀控制灵敏，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠，使用寿命长。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

结构示意图

100D定水位阀结构示意图

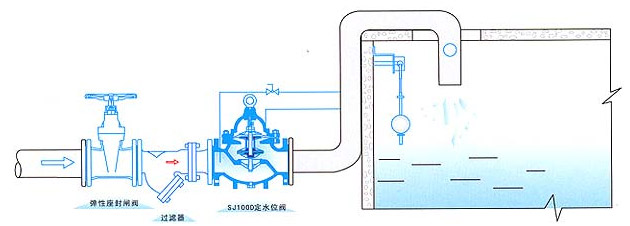

安装示意图

100D定水位阀安装示意图

主要外形及连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
L 180 180 180 203 203 216 241 292 330 356 495 622 698 787 914 978 978 1295 1448 1956
PN10 D 105 110 135 145 160 180 195 215 245 280 335 390 440 500 565 615 670 780 895 1010
D1 75 85 100 110 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950
PN16 D 105 110 135 145 160 180 195 215 245 280 335 405 460 520 580 640 705 840 910 1020
D1 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950
PN25 D 105 110 135 145 160 180 195 230 270 300 360 425 485 550 610 660 730 840 955 1070
D1 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550 600 660 770 875 990
H 212 212 212 265 265 310 250 460 520 570 695 780 905 1025 1080 1030 1135 1270 1460 1640
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 610 665 725 865 975

注：安装示意图中弹性座封闸阀或蝶阀任选，建议≥DN350选蝶阀。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的100D定水位阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
