Z43WF无导流孔平行式闸阀

概述

Z43WF无导流孔平行式闸阀

  • PN:1.0～10.0
  • 温度：-20～200℃
  • 介质：水、气、油品
  • 阀体材质：碳钢

Z43WF无导流孔平行式闸阀

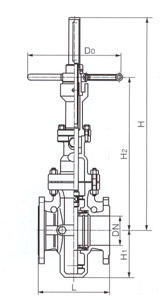

主要外形尺寸

PN(MPa) DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 25 300 350 400 450 500 600 700 800 900 1000
1.0
1.6		 L 108 117 127 140 165 178 190 283 229 254 267 292 330 356 381 408 430 457 508 610 660 711 811
H 316 338 336 363 390 440 483 595 683 735 833 1072 1265 1433 1675 1857 2036 2247 2723 3092 3414 3870 4550
H1 48 60 70 75 78 83 90 100 120 138 155 185 215 245 275 300 335 370 450 500 535 590 678
2.5 L 108 117 127 140 165 216 241 283 308 381 403 419 457 502 572 610 660 711 813 900 1000 1100 1200
H 316 338 336 363 390 440 483 595 683 735 833 1072 1265 1433 1675 1857 2036 2247 2723 3092 3414 3870 4550
H1 48 60 70 75 78 83 90 100 120 138 155 185 215 245 275 300 335 370 450 500 535 590 703
4.0 L 108 117 127 140 165 216 241 283 305 381 403 419 457 502 572 610 660 711 813 900 1000
H 316 338 336 363 390 440 483 595 683 735 833 1072 1265 1433 1675 1857 2036 2247 2723 3092 3414
H1 48 60 70 75 78 83 90 100 120 138 155 185 215 245 275 300 335 370 450 500 535
6.4 L 250 280 310 350 400 450 550 650 750 850 950 1150 1350 1450
H 440 483 595 683 735 833 1072 1265 1433 1675 1857 2247 2723 3092
H1 98 110 115 135 1258 180 213 255 285 318 355 420 495 553
10.0 L 250 280 310 350 400 450 550 650 750 850 950 1150 1350
H 440 483 595 683 735 833 1072 1265 1433 1675 1857 2247 2723
H1 108 120 125 143 165 185 225 270 313 348 378 455 525

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z43WF无导流孔平行式闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
