高压平衡式角型截止阀

概述

高压平衡式角型截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。波纹管截止阀只适用于全开和全关，不允许作调节和节流。

结构特点

  1. 构造较简单，便于制造和维修，成本低；
  2. 调节精度不高，不能作调节使用；
  3. 密封面易冲蚀，不能作切断介质用；
  4. 密封性较差；
PNl6～45 (JLH)L／J87Y JLH多功能阀
(JLH)L／J87×型高压平衡式截止阀
(JLH)L，L87F1 01型高压平衡式节流阀

外形及连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 外形尺寸(mm)
L L1 H Dn D1 D b D0
16
20		 40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400
25
35
45		 40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400

注：L1=L+对焊卡箍头

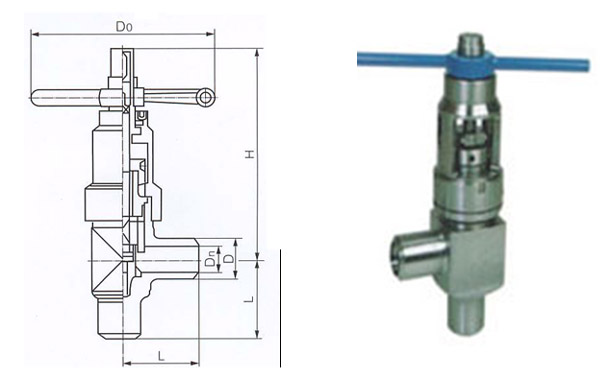

高压平衡式角型焊接截止阀

高压平衡式角型焊接截止阀

PNl6～45 (JLH)L，J67Y JLH多功能阀
(JLH)L/J67X型高压平衡式截止阀(JLH)L/L67F1 01型高压平衡式节流阀

外形及连接尺寸

公称压PN(MPa) 公称通径DN(mm) 外形尺寸(mm)
L H Dn D D0
16
20		 25 108 310 23 42 200
32 1 14 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 3 95 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 57 5 135 192 550
25
35
45		 25 108 310 23 42 200
32 114 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 395 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 575 135 192 550

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的高压平衡式角型截止阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
