Z43F导流孔平行式闸阀

概述

Z43F 导流孔平行式闸阀，闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀 平行式闸阀 平行双闸板闸阀 楔式双闸板闸等。最常用的形式是楔式闸阀和平行式闸阀。

结构示意图

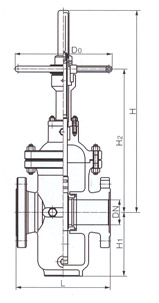

Z43F 导流孔平行式闸阀结构示意图

适用范围

Z43F导流孔平行式闸阀广泛应用于各种石油、化工、液化气、给排水、食品、制药、发电、锅炉蒸汽系统、矿产、城建、市政、等领域，以及居民日常生活中。

主要外形尺寸

Class DN in 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900
150Lb L 178 190 203 220 254 267 292 330 356 381 406 432 457 508 610 660 711
H 440 483 595 663 735 833 1072 1265 1433 1675 1857 2036 2247 2723 3092 3414 3870
H1 133 145 180 210 288 298 377 461 530 620 692 765 850 1020 1150 1376 1520
Class DN in 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 32 36
mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900
300Lb L 216 241 283 305 381 403 419 457 502 761 838 914 991 1143 1346 1524 1727
H 440 483 595 663 735 833 1072 1265 1433 1675 1857 2036 2247 2723 3092 3414 3870
H1 133 145 180 210 288 298 377 461 530 620 692 765 850 1020 1150 1376 1520
Class DN in 2 21/2 3 4 5 6 8 10 12 14 16 20 24 28 32 36
mm 50 65 80 100 125 150 200 250 300 350 400 500 600 700 800 900
400Lb L 292 330 356 406 457 495 595 673 762 826 902 1054 1232 1397 1651 1880
H 440 483 595 663 735 835 1072 1265 1433 1675 1857 2247 2723 3092 3414 3870
H1 138 150 185 215 270 300 385 470 540 630 705 885 1040 1170 1400 1545
Class DN in 2 21/2 3 4 5 6 8 10 12 14 16 20 24 28 32 36
mm 50 65 80 100 125 150 200 250 300 350 400 500 600 700 800 900
600Lb L 292 330 356 432 508 550 660 787 838 889 991 1194 1397 1549 1778 2083
H 440 483 595 685 735 835 1075 1265 1435 1680 1857 2255 2723 3110 3430 3890
H1 138 150 185 215 270 300 385 470 540 630 705 885 1040 1170 1400 1545

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的Z43F导流孔平行式闸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
