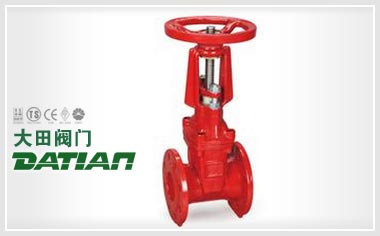

RRHX弹性座封闸阀除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开启程度，以便在较远外判别阀门的开度，及时采取相应措施，启闭迅速可靠，故常应用于防系统。

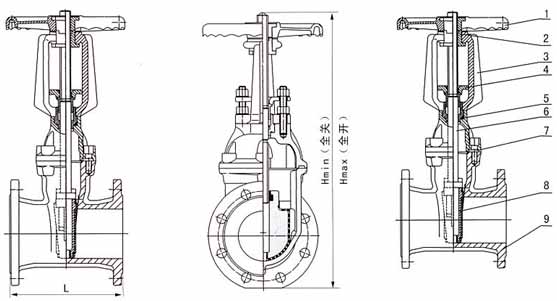

| NO. | 零件名称 | 材质 |
|---|---|---|
| 1 | 手轮 | 可锻铸铁 |
| 2 | 阀杆螺母 | 铜合金 |
| 3 | 支架 | 灰铸铁、球墨铸铁、铸钢 |
| 4 | 压盖 | 球墨铸铁、铸钢 |
| 5 | 密封圈 | 丁腈橡胶、三元乙丙 |
| 6 | 阀杆 | 不锈钢 |
| 7 | 中口垫 | 丁腈橡胶、三元乙丙 |
| 8 | 闸板 | 球墨铸铁+三元乙丙或丁睛橡胶 |
| 9 | 阀本 | 灰铸铁、球墨铸铁、铸钢 |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin（全关） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax（全开） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的RRHX弹性座封闸阀 性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
