概述

Y13X型比例式减压阀也是一种自动阀门。该阀利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的。Y13X-16T型比例式减压阀外形美观、内件抗磨损、耐腐蚀、比例准确、工作平稳。广泛应用于生活给水、消防分区供水系统。

适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

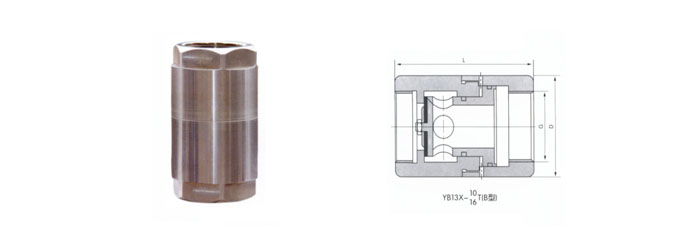

结构图

结构特点

Y13X型比例式减压阀主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。本阀阀体由两部分组成，并采用内螺纹连接式。阀内有活塞为灯罩式，底部有数个圆孔，底面接有阀座（丁腈橡胶）与阀体直接密封。该阀结构严谨、新颖、运行流畅（水流稳，无噪声）、体形轻巧（节约安装空间）、便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。

工作原理

Y13X型比例式减压阀在进口压力流动介质的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。

外形尺寸
