特大薄膜型高灵敏度水减压阀_Ya11X - 上海大田阀门管道工程有限公司

【此产品现已停产，请选购其它适合您的产品】

结构特点和用途

Ya11X型特大薄膜型高灵敏度水减压阀是参考国外同类产品研制开发的，属于直接作用式薄膜弹簧减压阀，其突出特点是大大加大了膜片工作面积，因此，和同类减压阀相比，膜片对下游压力变化（例如0.005MPa）都将引起膜片和阀芯明显的调节动作，从而大大提高了稳压功能。Ya11X型特大薄膜型高灵敏度水减压阀特别适用于进口压力变化大，出口流量变化大，需要出口压力较好稳定的供水管路。

适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

结构示意图

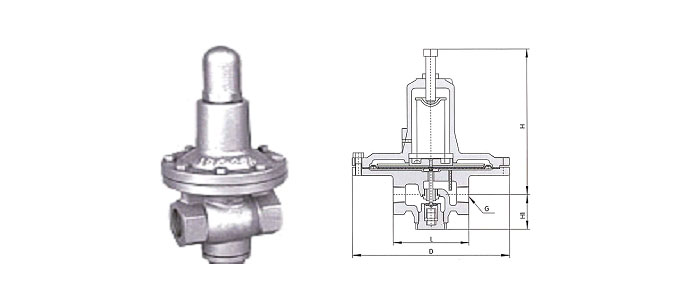

Ya11X型特大薄膜型高灵敏度水减压阀结构示意图

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座	H62
阀瓣	H62
阀瓣座	2Cr13
阀杆	2Cr13
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

主要技术参数

公称压力（MPa）	1.0
壳体实验压力（MPa）*	1.5
密封试验压力（MPa）	1.0
最高进口压力（MPa）	1.0
出口压力范围（MPa）	0.02-0.2
压力特性偏差（MPa）△P2p	Gb12244-1989
流量特性偏差（MPa）△P2G	Gb12244-1989
渗漏量	0
工作温度	0℃-80℃

*：壳体实验部包括膜片、阀盖

流量系数（Cv）

DN	15(1/2″)	20(3/4″)	25(1″)	32(1-1/4″)	40(1-1/2″)	50(2″)
Cv	1.2	2.2	4	7	12	19

连接形式内螺纹外形尺寸（近似值）

DN	G	L	H1	H	D
15(1/2″)	Rc1/2″	112	55	290	200
20(3-4″)	Rc3-4″	125	60	300	260
25(1″)	Rc1″	140	75	340	275
32(1-1/4″)	Rc1-1/4″	165	95	380	290
40(1-1/2″)	Rc1-1/2″	190	105	420	305
50(2″)	Rc2″	200	120	460	320
