EG641W(无衬里)、EG641J(衬胶)气动隔膜阀(带手动往复型)

用途

无衬里(衬胶)气动隔膜阀(带手动往复型)专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6

适用范围

当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢 手轮：铸铁

测试

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

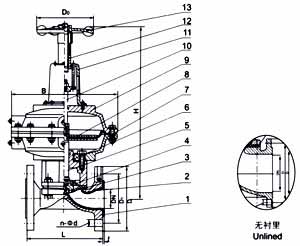

EG641W(无衬里)、EG641J(衬胶) 气动隔膜阀(带手动往复型)
部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜 9． 气缸盖　10．中阀杆　11．弹簧盖　12．上阀杆　13．手轮
设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要连接尺寸

DN 公称压力
MPa		 工作压力
MPa		 L
mm		 D
mm		 D1
mm		 n-Фd
mm		 f
mm		 H
mm		 D0
mm		 B
mm		 代号
ES		 气源压力
MPa		 气源接头
MPa		 耗气量
cm3		 质量
Kg/kilos
15 1.6 1.6 108 95 65   2
20 117 105 75 4-13.5 2 343 140 168 54 0.3 1/8 163.87 5.6
25 127 115 85 4-13.5 2 345 140 168 54 0.3~0.4 1/8 196.65 6.8
32 146 140 100 4-17.5 2 363 140 260 55 0.3~0.4 1/8 229.4 7.7
40 159 150 110 4-17.5 2 430 140 260 55 0.3~0.4 1/4 1458.7 13.9
50 190 165 125 4-17.5 2 575 140 260 55 0.3~0.4 1/4 3162.7 24.5
65 1.0 1.0 216 185 145 4-17.5 2 588 140 260 55 0.3~0.4 1/4 3243 29
80 254 200 160 8-17.5 2 769 165 425 56 0.4~0.5 3/8 6636.8 63
100 305 220 180 8-17.5 2 816 280 425 57 0.4~0.5 3/8 6948 66
125 356 250 210 8-17.5 3 820 280 425 57 0.4~0.5 3/8 7374.2 75
150 406 285 240 8-22 3 920 280 549 58 0.5 3/8 10652 125
200 0.6 0.6 521 340 295 8-22 3 1010 280 549 58 0.6 3/8 16715 206
250 635 395 350   5

注：

  1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
  2. 气动阀门的反馈信号采用无触点传感技术。
  3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
  4. 当气源发生故障时，可操作手轮使阀门开启。

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的EG641W(无衬里)、EG641J(衬胶)气动隔膜阀(带手动往复型) 性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
