气动衬胶/衬氟塑料隔膜阀(?？?

概述

W型　JFS型　EG6K41W、J、F-6、10、16型
气动衬胶/衬氟塑料隔膜阀(?？?是一种特殊形式的截断阀。塑料隔膜阀与其它阀门最大的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

  • 设计与制造按：GB12239或BS5156
  • 结构长度按：GB12221或BS5156
  • 法兰连接尺寸按：GB4216.4或BS4504
  • 试验与检验按：GB/T13927或BS5156

适用范围

当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

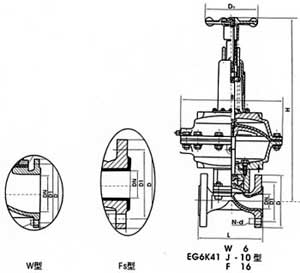

结构示意图

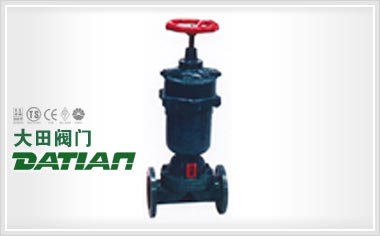

气动衬胶、衬氟塑料隔膜阀(?？?



性能规范

型号 公称压力
PN（Mpa）		 试验压力PS（Mpa） 适用介质 工作温度（℃）

EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
（溶融碱金属元素氧除外）		 ≤100
≤85
≤150
EG6B41WJFS-10 1．0 1．5 1．1
EG6B41WJFS-16 1．6 2．4 1．76

外形连接尺寸及重量

型号 公称通径
DN（mm）		 尺寸（mm） 气动装置 质量
（㎏）
L f D1 D D0 n-d H B 代号
ES		 耗气量（cm3） 气源压力（MPa） 气源接头（in）
J型 W型
EG6B41WJFS-16 20 121 117 2 75 105 120 4-13．5   168 61 163．87 0．3 1/8 7．2
25 131 127 2 85 115 120 4-13．5 394 168 61 196．65 0．3-0．4 1/8 8．9
32 150 146 2 100 140 120 4-17．5 400 168 61 229．4 0．3-0．4 1/8 10．6
40 163 159 2 110 150 165 4-17．5 485 260 62 1425．7 0．3-0．4 1/4 19．5
50 194 190 2 125 165 165 4-17．5 635 318 63 2284．1 0．3-0．4 1/4 34．9
EG6B41WJFS-10 65 220 216 2 145 185 165 4-17．5 650 318 63 3048 0．3-0．4 1/4 39．9
80 258 254 2 160 200 165 8-17．5 660 318 63 3244．7 0．4-0．5 1/4 51．9
100 309 305 2 180 220 280 8-17．5 816 425 64 6964．5 0．4-0．5 3/8 93．2
125 362 356 3 210 250 280 8-17．5 825 425 64 7439．7 0．4-0．5 3/8 105．3
150 412 406 3 240 285 310 8-22 1013 549 65 14912 0．5 3/8 184．5
EG6B41WJFS-6 200 529 521 4 295 340 483 8-22 1300 749 66 49161 0．5 1/2 407．4

注：

  1. 气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
  2. 气动阀门的反馈信号采用无触点传感技术。
  3. 采用气缸活塞式。
  4. 当气源发生故障时，可操作手轮使阀门开启。

塑料隔膜阀产品特点及用途

  1. 塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～140℃。
  2. 塑料隔膜阀过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
  3. 塑料隔膜阀的密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
  4. 塑料隔膜阀采用了螺杆升降结构，启闭力矩大，平稳性好。

塑料隔膜阀的安装与使用

  1. 两端法兰与管路联接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
  2. 顺时针方向旋转手柄为关闭，反之开启。
  3. 根据指示器位置可判断开启程度。



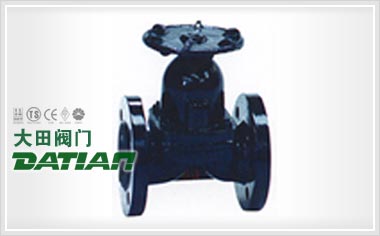

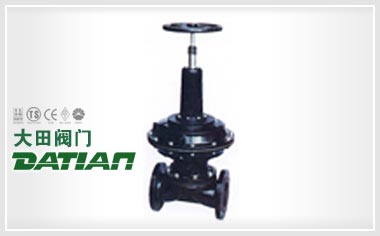

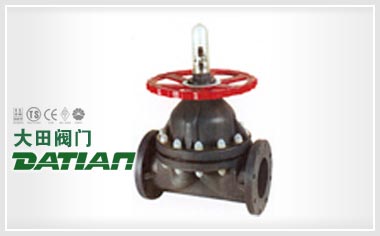

塑料隔膜阀系列产品

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的气动衬胶/衬氟塑料隔膜阀(?？?性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
