GM高真空隔膜阀

用途

GM高真空隔膜阀是真空系统中，供切断或接通气流之用?；校庸芎附邮礁寤评渖璞钢械睦硐肱浼?/p>

  • 适用温度：NBR -25~100℃ FKM? -30~150℃
  • 适用介质：空气及非腐蚀性气体
  • 适用范围：105~1.3×10-4
  • 漏率：6.7×10-4

适用范围

当前隔膜阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

材料

阀体：碳钢、不锈钢
隔膜：丁晴橡胶、氟橡胶
阀杆：不锈钢

测试

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
GM高真空隔膜阀
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

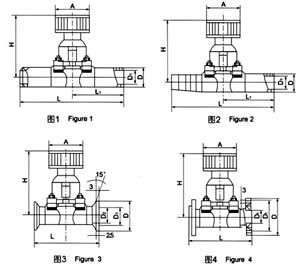

I型连接管焊接（图1）

型号 DN D H A L L1
?GM-10C-H（I） 10 19 80 55 240 120
GM-25C-H（I） 25 32 105 80 240 120
GM-40C-H 40 45 133 100 240 120
GM-50C-H 50 57 157 100 240 120
GM-10D-H（I） 10 19 77．5 50 150 150
GM-25D-H（I） 25 32 105 60 75 75

II型连接管焊接（图2）

型号 DN D H A L L1
GM-10C-H（II） 10 19 80 55 195 120
GM-25C-H（II） 25 32 105 80 236 120
GM-10D-H（II） 10 19 77．5 50 150 75
GM-25D-H（II） 25 32 105 66 175 75

III型连接管焊接（图3）

型号 DN D H A L L1
GM-10C-KF 10 30 12．2 80 55 75
GM-25C-KF 25 40 26．2 105 80 120
GM-40C-KF 40 50 41．2 133 100 120

IIII型连接管焊接（图4）

型号 DN D H A L L1 n-φc
GM-10C 10 46 36 80 55 75 4-φ6
GM-25C 25 70 55 105 80 120 4-φ7
GM-40C 40 100 80 133 100 150 4-φ9
GM-50C 50 110 90 157 100 180 4-φ9

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的GM高真空隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
