概述

QB2双口排气阀适用于温度不超过100℃的水，热水管道上使管道内的空气全部排出。

用途

QB2双口排气阀适用于介质为水的管道上，作为排除管道内气体的设备，以提高输水设备的效率和保护管道不致变形、破裂，是管道必备之设备。

产品特点

1. 能够排除管道中的气体，减少阻力，节约能源；
2. 当管道负压时本产品能自动吸入空气防止管道破裂；
3. 浮球为不锈钢，使用寿命长，安全可靠。

连接尺寸

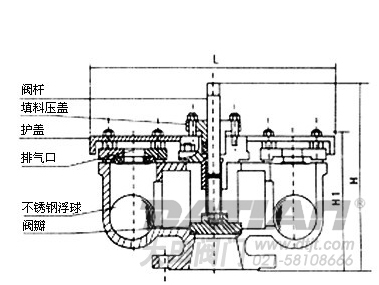

QB2双口排气阀	QB2双口排气阀结构图

技术参数

• 使用介质：清水
• 介质温度：常温
• 壳体强度、试验压力：1.5Mpa
• 浮球密封试验压力：0.05～1.1Mpa
• 阀体材料：灰铸铁HT200
• 浮球材料：不锈钢
• 法兰连接标准：GB/T12741.6-98
• 试验标准：Q/YFC01-2003

操作原理

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。
