全天候(阻火)呼吸阀

概述

全天候(阻火)呼吸阀具有通风量大，密封性能好，泄漏量小，耐腐蚀等特点。 GFQ-2型新型呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定项式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或具空时免遭破坏作用。全天候(阻火)呼吸阀通常与阻火器配套使用。

主要技术参数

  • 操作压力：A级正压：355Pa（36毫米水柱）；
  • 负压：295Pa（30毫米水柱）
  • B级正压：980Pa（100毫米水柱）；
  • 负压：295Pa（30毫米水柱）
  • C级正压：1765Pa（180毫米水柱）；
  • 负压：295Pa（30毫米水柱）
  • 订货时请指明产品名称、型号、规格与压力等级。

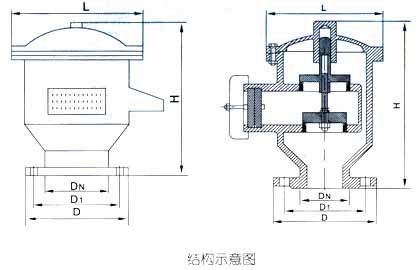

结构示意图

全天候(阻火)呼吸阀结构示意图

主要外形与法兰连接尺寸

规格（DN） 重量（Kg台） 安装尺寸（毫米）
D1 D L H n×Φ
50 6.5 Φ110 Φ140 160 255 4×14
80 9.8 Φ150 Φ185 213 260 4×18
100 12 Φ170 Φ205 265 290 4×18
150 21 Φ225 Φ260 305 330 8×18
200 31 Φ280 Φ315 355 350 8×18
250 35 Φ335 Φ370 420 400 12×18

注：连接法兰符合JB78-59《铸铁法兰》规定

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的全天候(阻火)呼吸阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
