概述

ZRSWK自力式电控温度调节阀（电动温度调节阀）由控制阀门 、执行器、传感器和毛细管等部件组成。自力式电控温度调节阀按用途分为加热型和冷却型。自力式电控温度调节阀( 适用于较大口径及导热油控制 ) ，该调节阀最大的特点只需普通 220V 电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，电动温度控制阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

自力式电控温度调节阀主要适用于液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。

主要特点

1. 控制精度高，工作稳定，安全可靠。
2. 感温液体膨胀均匀，比例式调节控制。
3. 温度设定操作简单，调节方便。
4. 体积小、重量轻，安装方便。

工作原理

自力式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

主要技术参数

1、阀体

2、阀内件

3、执行机构、传感器、毛细管

主要零件材料及内部结构图

1	阀体	WCB	CF8	CF 8M	CF 3M
2	阀座	304	304	316	316L
3	垫片	PTFE/ 金属石墨垫片
4	阀芯	304	304	316	316L
5	导向套	304	304	316	316L
6	阀盖	WCB	CF8	CF 8M	CF 3M
7	阀杆	304	304	316	316L
8	填料	PTFE/ 柔性石墨
9	弹簧	65Mn
10	螺母	304	304	316	316L

额定行程与流通能力、泄露标准

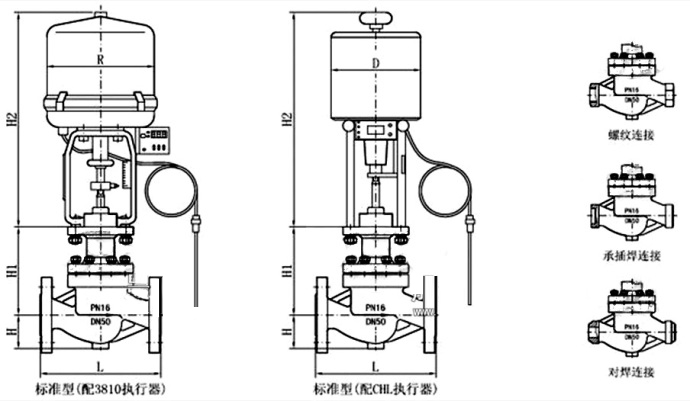

主要外形及连接尺寸

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
