概述

现代工业设备工艺过程中，要求离心泵基本上都是在变流量的状态下工作，这就需要在工艺过程中有设置自动控制设备。然而咋离心泵在低于负荷运行时会出现过热、严重噪声、不稳定和气蚀而引起泵的损坏。这是需要一种自动再循环设备，在泵低于负荷运行时，通过旁路实现泵最小流量回流循环。
上海大田阀门管道工程有限公司通过多年的研发，不断创新与实践，开发出ZD系列自动再循环泵保护阀。用于防止各种离心泵在低于负荷运行时由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要泵的流量低于一定数值，阀的旁路回流口就会自动的打开，以此来保证液泵所必须的最小流量。


广泛应用

化学工业、造纸业、传统电厂、钢厂、石化工业、装船/海运、环保工业、消防系统

三种保护方式：

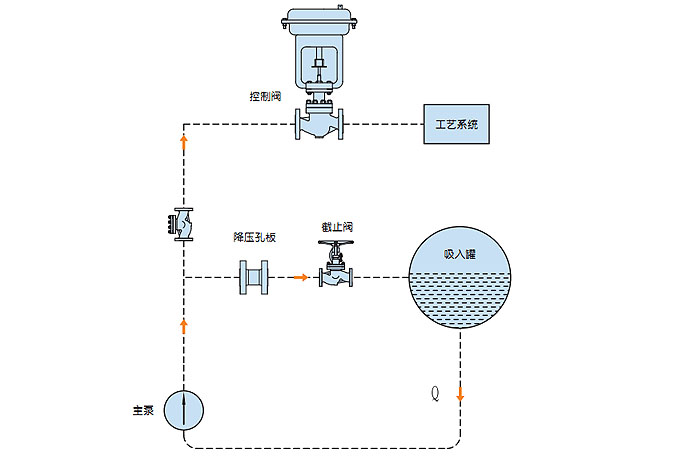

连续循环系统

连续循环系统泵的最小需求流量与系统的工艺流量变化无关。最小流量设定好后经过减压孔板直接回流至储罐，连续的最小流量循环虽然可以很好的保护泵，但是必须泵提供更大输出功率以保证系统工艺流量加上再循环流量，造成额外的能源浪费。

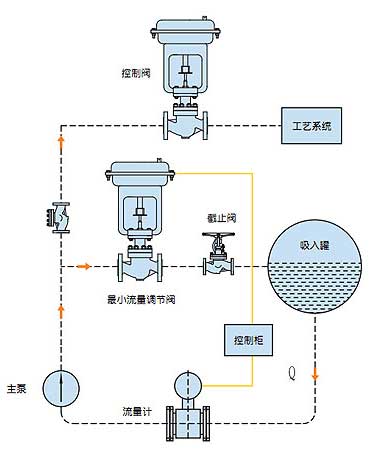

控制循环系统

控制循环系统由止回阀、流量计、最小流量调节阀、控制系统组成。控制循环系统能够提供最小流量保护，当工艺流量大于泵的最小流量时，回路关闭没有额外的能量损失。但系统复杂，控制元件多，购买、安装、维护费用成本比较高。

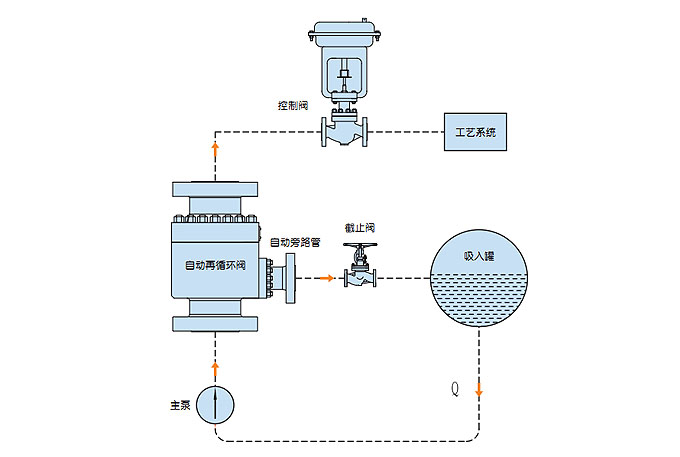

自动再循环阀系统

自动再循环阀集止回阀、流量感知、旁路控制阀、多级降压功能于一体，不需要动力源和控制系统，不需要电气接线，本质安全。占用空间小，将高速流体造成故障的可能性减至最小。安装维护费用低。是现代工业过程中优先考虑的泵的保护方式。

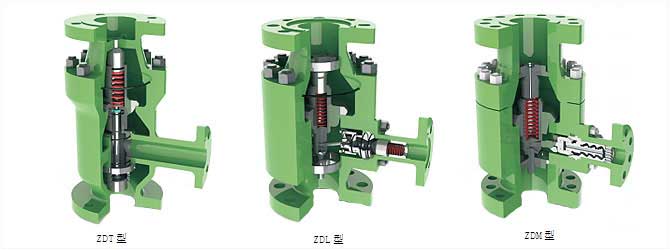

ZD系列自动再循环泵保护阀

ZDT型：

结构简单、低成本、长寿命、适用于低压工况；铸造阀体，可选用碳钢或不锈钢材质等；旁路流量大，最大至主流量60%，KV值可调整；旁路最大工作压差至4MPa；压力等级PN16-PN64 口径DN25-DN400

ZDL型：

多孔笼式旁路、低噪音，适用于中低压工况；锻造阀体，可选用碳钢或不锈钢材质等；标准型旁路带止回功能，最大工作压差至6MPa；带有文丘里流道的主路止回结构，适应复杂工况；压力等级PN16-PN100 口径DN25-DN500；可选择增加手动旁路操作功能，以备故障时使用

ZDM型：

防气蚀多级减压旁路，降低流速，适用于高压工况；锻造阀体，可选用碳钢或不锈钢材质等；标准型旁路带止回功能，最大工作压差至30MPa；压力等级PN16-PN420，口径DN25-DN500；可选择增加手动旁路操作功能，以备故障时使用
