AH42F水平液相安全回流阀

概述

AH42F水平液相安全回流阀适用于液化石油气泵出口的液相出口管路上，用于超压介质的安全回流，标准回流压差大于0.5MPa时液化石油气能自动回流入罐。AH42F水平液相安全回流阀可调整回流压差为0.3~0.8MPa，或按用户要求确定，当泵前压力超过规定值时，阀门自动开启，并起安全回流作用，保证设备和管路的安全运行。

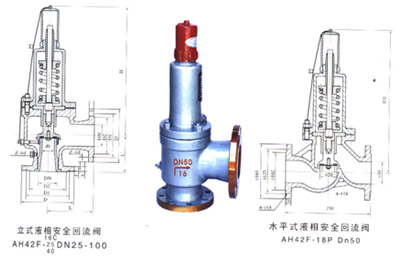

结构示意图

AH42F水平液相安全回流阀结构示意图

主要设计参数

设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12243 JB/T79-94、GB9113-2000 GB12221-89 DN25~DN150mm PN1.6、2.5、4.0MPa

主要性能参数

公称压力 壳体试验 密封试验 开启压力 适用介质 适宜温度
1.6 2.4 0.9PK 用户确定 液化气、天然气
等非腐蚀性介质		 -40~+80℃
2.5 3.75
4.0 4.4

主要零件材料

阀体、阀盖 阀座、阀瓣、阀杆 弹簧 密封面
WCB 铬不锈钢 铬钒钢 聚四氟乙烯

主要外形尺寸

公称通径 DN(mm) AH42F - 16C P型主要连接尺寸和外形尺寸（mm） 重量 （kg）
L L1 D D1 D2 b f Z-фd DN， D， D1， D2， b， f， Z-фd H do
25 100 95 115 85 65 14 2 4-14 32 140 100 78 16 3 4-18 250 15 12
32 115 100 140 100 78 16 2 4-18 40 150 110 85 16 3 4-18 280 20 14
40 120 110 150 110 85 16 3 4-18 50 165 125 100 16 3 4-18 290 25 16
50 135 120 165 125 100 16 3 4-18 65 185 145 120 18 3 4-18 341 32 21
80 170 135 200 160 135 18 3 8-18 100 220 180 155 20 3 8-18 470 50 43
100 205 160 220 180 155 20 3 8-18 125 250 210 185 22 3 8-18 580 65 65
150 250 210 285 240 210 24 3 8-22 175 315 270 240 26 3 8-23 670 100 110

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的AH42F水平液相安全回流阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
