概述

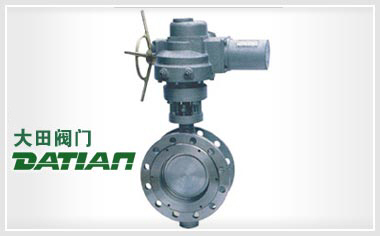

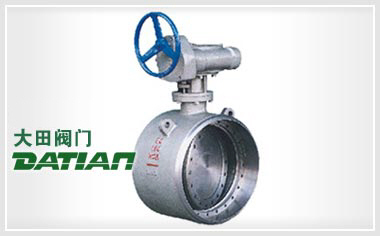

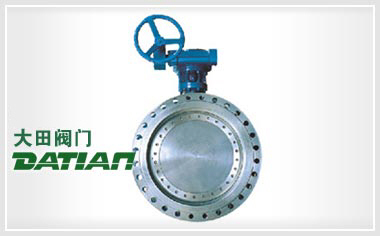

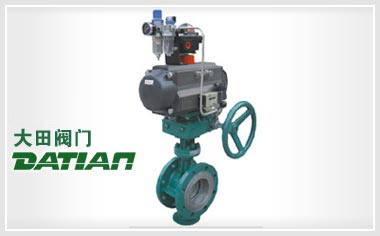

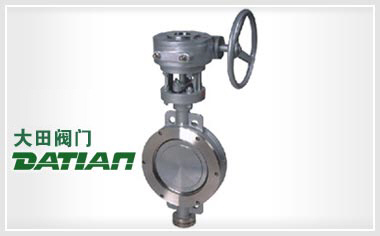

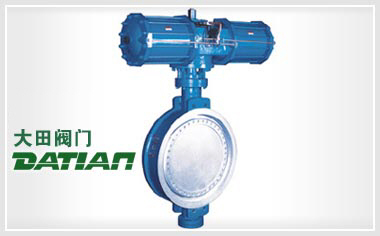

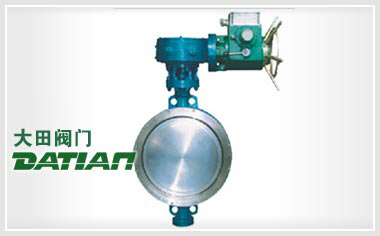

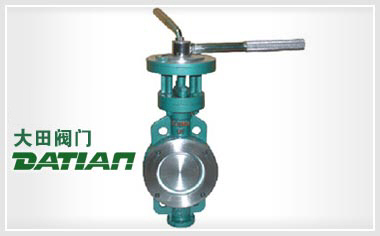

硬密封蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。硬密封蝶阀在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。硬密封蝶阀适用于发生炉、煤气、蒸汽、天然气、城市煤气、冷热空气、化工冶炼工程和发电环保系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。硬密封蝶阀可分为手动硬密封蝶阀，气动硬密封蝶阀，电动硬密封蝶阀。

工作原理

硬密封蝶阀是以圆形蝶板(密闭件)随阀轴的转动来实现管道的开启或关闭的阀门，主要做截断阀使用,亦可设计成具有切断和节流调节的功能。目前硬密封蝶阀在低压大中口径管道上的使用越来越多。硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则呈全开状态。

硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。硬密封蝶阀的结构原理尤其适合制作大口径阀门。硬密封蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

保养方法

1. 硬密封蝶阀在使用过程中，应经常保持清洁，传动螺纹必须定期润滑，发现故障时，应立即停止使用，查明原因清除故障。
2. 填料压盖的螺栓应均匀地拧紧，不应压成歪状态，以免碰伤阻碍阀杆运动或造成泄漏。
3. 安装时，可将阀门按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修，注意截止阀介质流向应是纵阀瓣下面往上流，升降式止回阀只能水平安装。
4. 硬密封蝶阀使用时，只作全开或全闭，不允许做调节流量用，以免密封面受冲蚀，加速磨损。闸阀和上螺纹截止阀内有倒密封装置，手轮旋至最上位置拧紧，即可阻止介质从填料处泄漏。
5. 硬密封蝶阀开、关时应用手轮，请勿借助杠杆或其它工具，以免损坏阀件。手轮顺时针旋转为关闭，反之为开启。
6. 安装前，必须仔细核对本阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。
7. 长期存放的阀门，应作定期检查，对外露的加工表面须保持清洁，清除污垢，存放时球阀应两端堵塞并处于开启状态，气动蝶阀，通道的两端应堵塞并处于关闭状态，整齐地存放在室内通风干燥的地方，严禁堆置或露天存放。
