调节型蝶阀 概述

ZRD型高性能调节型蝶阀采用智能控制，可采用电动或者气动执行机构，实现对压力、流量、温度、液位等参数的调节。具有结构紧凑，功能强、体积小、密封性好，性能可靠、配套简单、流通能力大，等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该调节阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

调节型蝶阀 标准规格

阀体型式：扁平铸造型
阀芯型式：三偏心蝶型
公称通径：DN50 ~600 NPS 2〞~24〞
公称压力：PN16 ~25 CLASS 150LB
连接方式：法兰、对夹式
阀盖形式：一体式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 垫：金属夹石墨密封
执行机构：气动：气动活塞式执行机构、气动薄膜执行机构
电动：DTR系列 、 3810L系列
表面涂漆：绿色 丙稀酸聚胺酯磁漆

调节型蝶阀 型号编制

调节型蝶阀 性能

注：性能指标中各项参数为带定位器纯聚四氟乙烯填料的调节阀。

调节型蝶阀 选用参数表

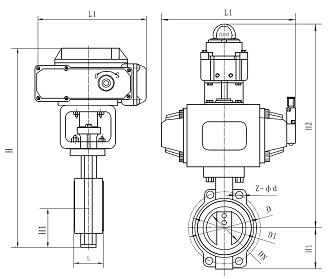

法兰连接调节型蝶阀结构尺寸

公称通径		L	H	H1		L1
DN	NPS			软密封	硬密封
50	2	108	539	82	112	208
65	2 1/2	112	554	92	115	208
80	3	114	569	100	120	208
100	4	127	614	110	138	208
125	5	140	649	125	164	208
150	6	140	725	142	175	256
200	8	152	835	170	208	256
250	10	165	890	192	243	256
300	12	178	995	222	283	256
350	14	190	1155	252	310	346
400	16	216	1225	282	340	346

对夹连接调节型蝶阀结构尺寸

公称通径		L	H	H1		L1
DN	NPS			软密封	硬密封
50	2	43	539	82	112	208
65	2 1/2	46	554	92	115	208
80	3	46/49	569	100	120	208
100	4	52/56	614	110	138	208
125	5	56/64	649	125	164	208
150	6	56/70	725	142	175	256
200	8	60/71	835	170	208	256
250	10	68/76	890	192	243	256
300	12	78/83	995	222	283	256
350	14	78/92	1155	252	310	346
400	16	102	1225	282	340	346
