概述

大田阀门公司引进先进技术研发生产的套筒调节阀因为其稳定性好、维护简单而广泛应用，可设计成平衡式消除了阀瓣上的大部分静态不平衡力，并有一定的阻尼作用，可以减小流体流动引发振动，能用于压差相对较大的场合，此系列调节阀可选择多弹簧气动薄膜机构或电动执行机构等。

标准规格

阀体型式：直通铸造球型阀体
阀芯型式：平衡式套筒型阀芯
公称通径：DN25~300 NPS 1〞~ 12〞
公称压力：PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式：法兰：FF、RF、MF、RTJ
焊接：SW、BW
法兰距：符合IEC 60534
阀盖形式：标准型（-5℃~230℃）、
散热片型（-45℃~大于230℃场合）、
低温加长型（-196℃~ -45℃）、波纹管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封垫：金属夹石墨密封垫
执行机构：气动：多弹簧薄膜执行机构、活塞式执行机构
表面涂漆：绿色丙稀酸聚胺酯磁漆

型号编制

Z	执行机构	H	结构形式	-公称压力	阀体材质	公称通径
Z系列调节阀	J:气动薄膜执行机构 H:气动活塞执行机构 R:电动3810L执行机构 D:电动PSL执行机构	H直行程	M:标准型套筒调节阀 MF:软密封套筒调节阀 ML:单级笼式调节阀 MT:两级笼式调节阀 MG:带散热型套筒调节阀 MV:波纹管型套筒调节阀 MD:低温型套筒调节阀	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质	DN25= DN252 NPS1〞= NPS 1〞
如：Z型气动薄膜套筒调节阀，压力PN16，阀体材料为WCB，公称通径DN50，型号为：ZJHM-16C DN50

套筒调节阀性能

流量特性		直线、等百分比、快开
可调范围		50:1
额定CV值		等百分比CV10~1400 ，直线CV11~1500
允许泄漏量		硬密封平衡式:II级（0.5% 阀额定容量）软密封平衡式：V级
性能指标		气动	电动
	基本误差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死区%	≤0.6	≤1.0
	始终点偏差%	±2.5	±2.5
	额定行程偏差%	≤2.5	≤2.5

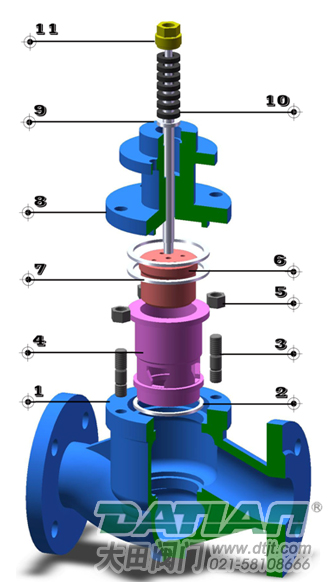

套筒调节阀材料及内部结构: 本体材质为碳钢

1	阀体	WCB	LCB	WC9
2	垫片	316+石墨/PTEF
3	螺栓	35	40MnB	25Cr2Mo1VA
4	套筒	304	304	304
5	螺母	25	35	25Cr2Mo1VA
6	阀芯（杆）	304	304	304
7	垫片	316+石墨/PTEF
8	阀盖	WCB	LCB	WC9
9	填料垫	304	304	304
10	填料	PTFE/柔性石墨
11	压套螺母	304	304	304

1	阀体	CF8	CF8M	CF3M
2	垫片	316+石墨/PTEF
3	螺栓	304	316	316L
4	套筒	304	316	316L
5	螺母	304	316	316L
6	阀芯（杆）	304	316	316L
7	垫片	316+石墨/PTEF
8	阀盖	CF8	CF8M	CF3M
9	填料垫	304	316	316L
10	填料	PTFE/柔性石墨
11	压套螺母	304	316	316L
